Écran LCD TFT intelligent : un guide pratique de la sélection au déploiement du développement

Dans la conception de systèmes embarqués et d'interactions homme-machine, leÉcran LCD TFT intelligentn'est plus simplement un « composant d'affichage » : c'est un facteur essentiel qui détermine l'expérience utilisateur et le succès du produit. Que vous développiez une IHM industrielle, un panneau de commande pour maison intelligente ou un dispositif médical portable, naviguer dans la vaste gamme d'écrans LCD TFT intelligents du marché et faire le bon choix tout en garantissant un déploiement rapide est souvent plus complexe qu'il n'y paraît.

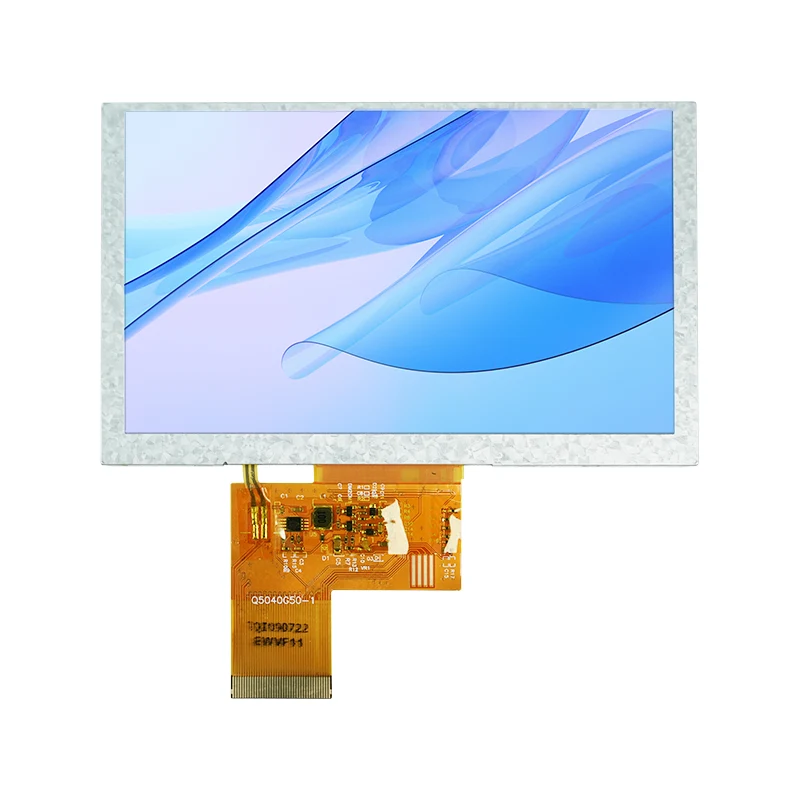

Smart TFT LCD Display

1. Sélection : ne vous contentez pas de regarder la taille et la résolution

L’erreur la plus courante lors de la phase de sélection est de s’installer sur un écran en pensant que « ça a l’air bien ». En réalité, les principales différences entre les écrans LCD TFT intelligents se situent souvent au-delà de la fiche technique.

1.1 Type d'interface : la première division critique

Le type d'interface détermine directement si votre contrôleur principal peut piloter l'écran et la complexité du processus de développement. Les types d'interfaces courants ont chacun leurs propres applications adaptées :

Type d'interface Caractéristiques Scénarios applicables
ISP Moins de broches, vitesse relativement plus lente Petites tailles (<3 pouces), basse résolution, interfaces utilisateur simples
RVB Haute vitesse, nécessite un contrôleur LCD sur le contrôleur principal Contenu vidéo ou dynamique de moyenne à haute résolution
MIPI-DSI Bande passante élevée, faible consommation d'énergie Appareils intelligents haut de gamme, écrans haute résolution
Écran série UART Nécessite seulement deux fils TX/RX Calendriers de développement serrés, évitant le développement de pilotes graphiques complexes

Une remarque spéciale : si votre contrôleur principal est un MCU comme le STM32F103 qui n'a pas de contrôleur RVB intégré, la sélection directe d'un écran d'interface RVB sera extrêmement difficile. Vous aurez besoin d'une puce de pont supplémentaire (telle que le SSD1963), ou alternativement, passez à un écran SPI ou à interface parallèle.

1.2 Résolution et correspondance de taille

Une résolution plus élevée n’est pas toujours meilleure. Dans le monde restreint des systèmes embarqués, une résolution plus élevée signifie une plus grande utilisation de la mémoire framebuffer, une consommation d’énergie plus élevée et un coût plus élevé. Une règle générale est la suivante :

Pour afficher des icônes ou du texte simples (par exemple, des panneaux d'appareils) : 240 x 240 ou 320 x 320 est suffisant
Pour les interfaces homme-machine standards (par exemple, terminaux portables) : 480x480 ou 800x480
Pour les applications nécessitant des graphiques ou des images claires : 720 x 720 ou supérieur

Les TFT carrés sont de plus en plus courants dans les appareils portables intelligents et les instruments industriels. Les spécifications courantes incluent 1,3 pouces (240 x 240), 3,4 pouces (480 x 480) et 4,0 pouces (720 x 720).

1.3 Adaptabilité environnementale : intérieur, extérieur ou conditions extrêmes ?

De nombreux projets fonctionnent correctement avec des écrans standards pendant la phase de prototypage mais rencontrent des problèmes une fois déployés sur le terrain. Trois paramètres clés méritent une attention particulière :

  • Luminosité : 300 à 400 nits suffisent pour une utilisation en intérieur ; les applications semi-extérieures nécessitent 500 à 800 nits ; une utilisation en plein air sous la lumière directe du soleil nécessite 1 000 nits ou plus pour la lisibilité

  • Température de fonctionnement : Qualité commerciale : 0°C à 50°C ; qualité industrielle : -20°C à 70°C ; les environnements automobiles ou extrêmes nécessitent -30°C à 85°C ou plus

  • Angle de vision : pour les scénarios dans lesquels plusieurs personnes voient l'écran ou dans lesquels l'appareil est installé selon un angle, les écrans IPS à angle de vision complet sont préférés ; Les écrans TN sont moins chers mais présentent un changement de couleur important aux grands angles

1.4 Écran tactile et traitement de surface

Si votre produit nécessite une fonctionnalité tactile, au-delà du choix entre les types résistifs et capacitifs, plusieurs détails peuvent facilement être négligés :

Méthode de stratification : la liaison optique offre une meilleure clarté et une réflexion réduite par rapport à la stratification à entrefer, mais a un coût plus élevé
Revêtement de surface : revêtements antireflet (AG), antireflet (AR) et anti-empreintes digitales (AF) – pour les appareils extérieurs ou à haute luminosité, une combinaison AG+AR est recommandée

Personnalisation du verre de protection : que ce soit des coins arrondis, des logos sérigraphiés, des trous ou d'autres modifications esthétiques.


2. Matériel et pilote : éviter les pièges

Une fois l'écran sélectionné, la conception matérielle et le développement des pilotes introduisent une autre série de pièges potentiels.

2.1 Câble FPC et connexion

Le câble FPC est à l'origine de 80 % des problèmes d'écran. Déverrouillez toujours le loquet du connecteur avant d'insérer ou de retirer le câble : le tirer avec force peut endommager les contacts dorés. Ne branchez ou ne débranchez jamais le FPC lorsque le système est sous tension, car le courant résiduel pourrait brûler l'interface.

Lors de la personnalisation du FPC, faites attention à :

Si la séquence de broches et les niveaux de tension sont compatibles avec votre carte mère
Qu'il soit nécessaire de plier, d'élargir ou de router autour d'autres composants
Si la longueur du FPC correspond à la conception du boîtier mécanique

2.2 Alimentation et rétroéclairage

Les TFT-LCD nécessitent généralement plusieurs rails de tension : VDD (logique 3,3 V), VGH (polarisation positive), VGL (polarisation négative) et autres. Une alimentation électrique anormale est la première cause de distorsion des couleurs et de scintillement de l’écran. Une approche de diagnostic typique consiste à vérifier si la tension VCOM s'écarte des spécifications de la fiche technique (par exemple, un dépassement de 3,8 V entraîne souvent un scintillement perceptible).

Pour le pilotage du rétroéclairage, une solution à courant constant avec gradation PWM est recommandée. Si la fréquence PWM descend en dessous de 150 Hz, l'œil humain peut percevoir un scintillement ; il est conseillé d'élever la fréquence au-dessus de 200 Hz.

2.3 CI de pilote et bibliothèque graphique

Les circuits intégrés de pilote TFT courants incluent ILI9341, ST7789 et ST7735. Parmi ceux-ci, l'ILI9341 offre la documentation la plus abondante et l'implémentation de pilote la plus simple, ce qui le rend adapté aux applications de résolution 240 x 320.

Pour les bibliothèques graphiques, LVGL et TouchGFX sont les choix courants dans l'espace embarqué. LVGL est open source et prend en charge plusieurs plates-formes, tandis que TouchGFX est profondément optimisé pour les microcontrôleurs STM32.


3. Une option spéciale : les écrans série intelligents UART

Si votre équipe ne souhaite pas investir beaucoup de temps dans le développement de pilotes graphiques ou si votre contrôleur principal dispose de ressources limitées, l'écran série UART est une option à considérer.

De tels écrans intègrent un MCU intégré (par exemple, ATmega328PB) et peuvent être contrôlés simplement en envoyant des commandes via le port série, occupant uniquement les broches TX et RX.

Les écrans UART présents sur le marché se répartissent généralement en deux catégories :

Taper Approche de développement Idéal pour
Affichage intelligent Générateur d'interface graphique par glisser-déposer, aucun codage requis Concepteurs d'interface utilisateur, prototypage rapide, équipes sans expérience en programmation
UART TFT d'entrée de gamme Contrôle des commandes API, nécessite une programmation de base Développeurs ayant des compétences en programmation qui ont besoin d’une plus grande flexibilité de contrôle

Le premier offre une efficacité de développement extrêmement élevée : vous pouvez même simuler l’interface utilisateur sur un PC avant de la faire apparaître à l’écran. Ce dernier offre davantage de capacités de contrôle de bas niveau.


4. Référence rapide pour le diagnostic des pannes courantes

Enfin, voici une liste de contrôle de référence rapide pour résoudre les problèmes de champ haute fréquence – cela pourrait bien vous sauver la mise :

Symptôme Ordre d’enquête prioritaire
Écran défectueux, pas d'affichage Vérifiez si le câble FPC est desserré ou oxydé (80 % des cas) ; vérifier les paramètres de résolution/taux de rafraîchissement
Distorsion des couleurs, rayures verticales, gigue Vérifiez les tensions d'alimentation anormales (VGL/VGH/VCOM) ; vérifiez si la fréquence de gradation PWM est trop basse
Image sombre ou rétroéclairage ne fonctionne pas Vérifiez le vieillissement des LED de rétroéclairage ; vérifier la tension de sortie réelle de l'adaptateur secteur
Correction de taches sombres/blanches sur l'écran Dommages physiques ou compression de l’arrière (irréversible – nécessite un remplacement)

La sélection et le développement d'écrans LCD TFT reposent essentiellement sur un compromis entre le coût, les performances, le cycle de développement et la fiabilité. Il n’existe pas de « meilleur » écran, seulement la solution « la plus adaptée ». J'espère que ce guide vous aidera à éviter les détours inutiles au début de votre projet, vous permettant ainsi de concentrer davantage d'efforts sur la création d'une expérience produit véritablement différenciée.
