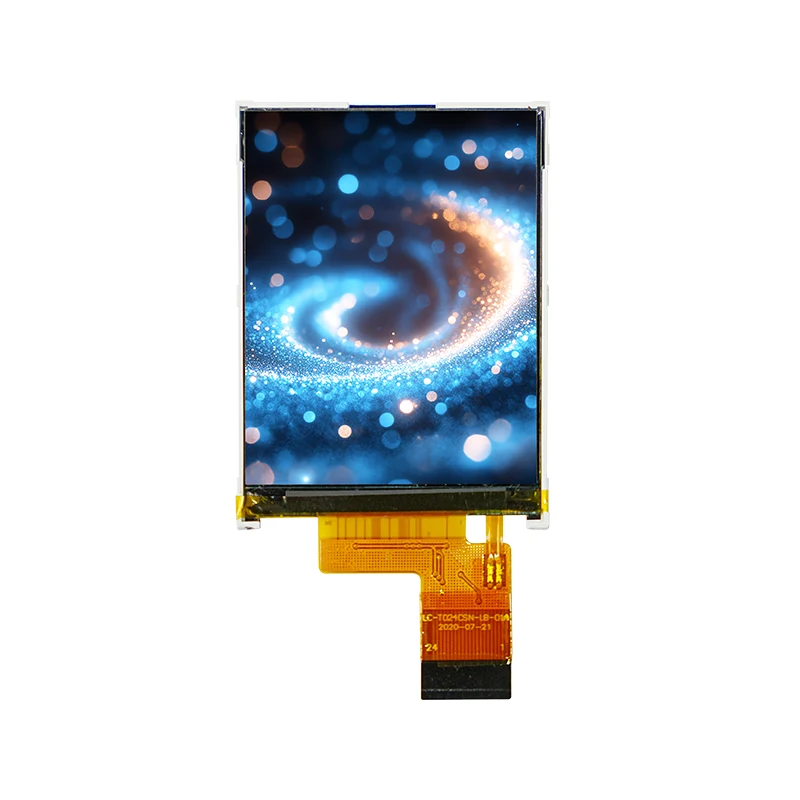

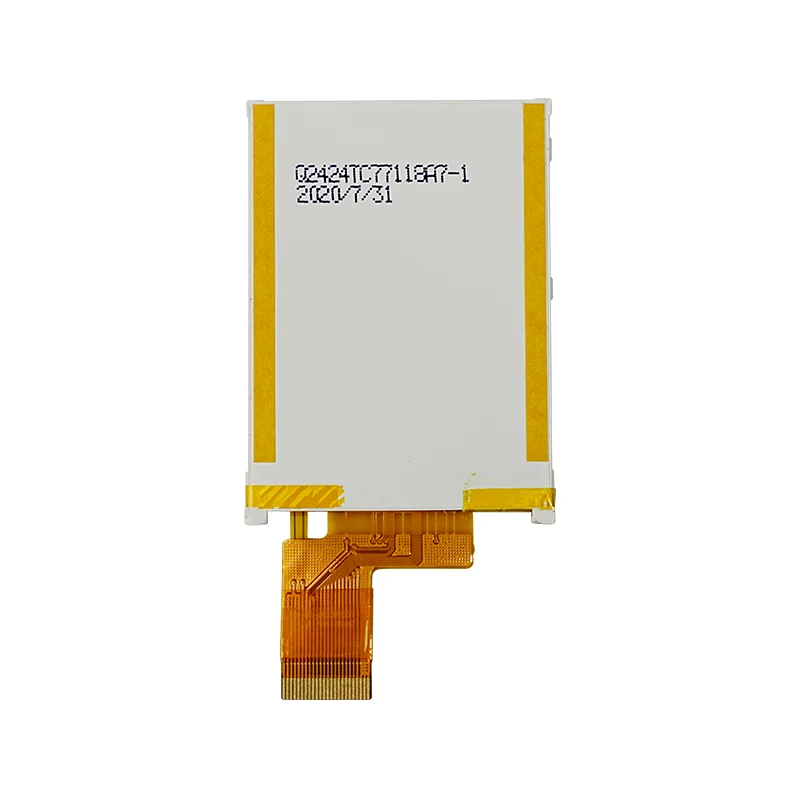

2,4 '' Matrix active Small TFT LCD Module

Tianfu 2,4 '' Matrix active Small Module d'écran LCD TFT avec interface SPI 4W (résolution 240rgb × 320, visualisation de 12 heures), fonctionne à -30 ° C ~ + 85 ° C pour des environnements difficiles. Certifié CE / ROHS avec cadre en aluminium et rétroéclairage LED à faible puissance, ce module d'affichage LCD TFT à matrice active transmissive de 2,4 '' sert des tableaux de bord automobiles, des systèmes industriels, IoT en plein air et des appareils électroménagers (machines à laver / vide).

envoyer une demande

Description du produit

Prise en charge des commandes d'essai en petit lots et des conceptions de micrologiciel / interface personnalisées, Tianfu, en tant que fabrication de modules LCD, assure une intégration transparente dans les contrôles intelligents / instruments portables, soutenu par une garantie de 12 mois.

Tianfu 2.4 '' Matrix active Small TFT LCD Module d'affichage en fonctionnalités en stock

1. Affichage QVGA de résolution high-résolution

240 (RVB) × 320 pixels avec technologie TFT-LCD, offrant des visuels nets et vibrants pour des graphiques et du texte détaillés.

2. Performances de visualisation optimisées

Angle de vision de 12 heures avec 300 cd / m² luminosité typique (point central) et rapport de contraste de 200: 1, assurant une excellente visibilité dans diverses conditions d'éclairage.

3. Réponse rapide pour le contenu dynamique

Transitions rapides de pixels: temps de montée de 15 ms (TR) et temps de chute de 20 ms (TF), idéal pour la lecture vidéo en douceur et les applications interactives.

4. fonctionnement économe en énergie

Faible consommation d'énergie: fonctionne à une tension logique de 2,8 V / 3,3 V avec un tirage au courant typique de 5mA, amélioré par la technologie intégrée de convertisseur DC / DC.

La durée de vie du rétroéclairage LED de 30 000 heures (typique), validée par des tests de fiabilité rigoureux, y compris le cycle thermique, les vibrations et la résistance à l'humidité.

Tianfu personnalisé 2,4 '' Matrix active Small TFT LCD Afficher le module d'affichage

Paramètre	Q27 (TFT-LCD avec IC18961 IC)
Type de module	Couleur 2,7 "TFT / 16M
Résolution	960 × 240 pixels (matrice de points graphiques)
Interface	SPI & RVB
Mode d'affichage	TFT transmissif
Rétro-éclairage	LED blanche (parallèle)
Dimensions mécaniques	39.1 (w) × 67,5 (h) × 2,4 (t) mm (FPC exclu)
Zone active	33,06 (w) × 58,80 (h) mm
Pas de pixel	0,18375 (W) × 0,13775 (h) mm
Spécifications électriques	· Tension logique (VDD): 3.0–3.6v (typ. 3.3V) · Tension d'entrée (VIH): 0,8 × IOVCC à IOVCC · Tension d'entrée (VIL): -0,3V à 0,2 × IOVCC · Consommation actuelle: 8mA (typ.)
Spécifications de rétroéclairage	· Tension: 8.7–10.2v · Courant: 15–25mA · Température de fonctionnement: -20 ° C à + 70 ° C · Température de stockage: -30 ° C à + 80 ° C
Caractéristiques de synchronisation	· Fréquence Clkin: 13,5 à 30 MHz (typ. 27 MHz) · Période HSD: 1024–1907 Cycles Clkin · Sync vertical: 242.5–450.5h (NTSC / PAL)

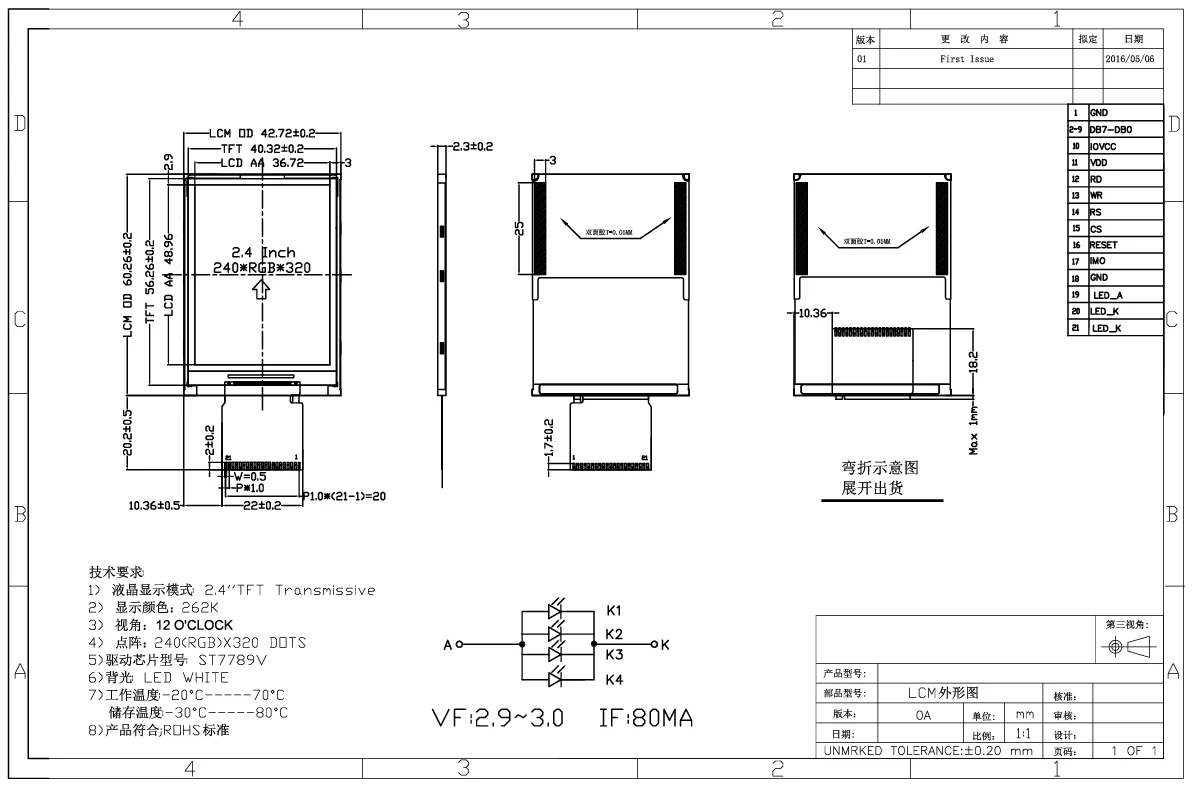

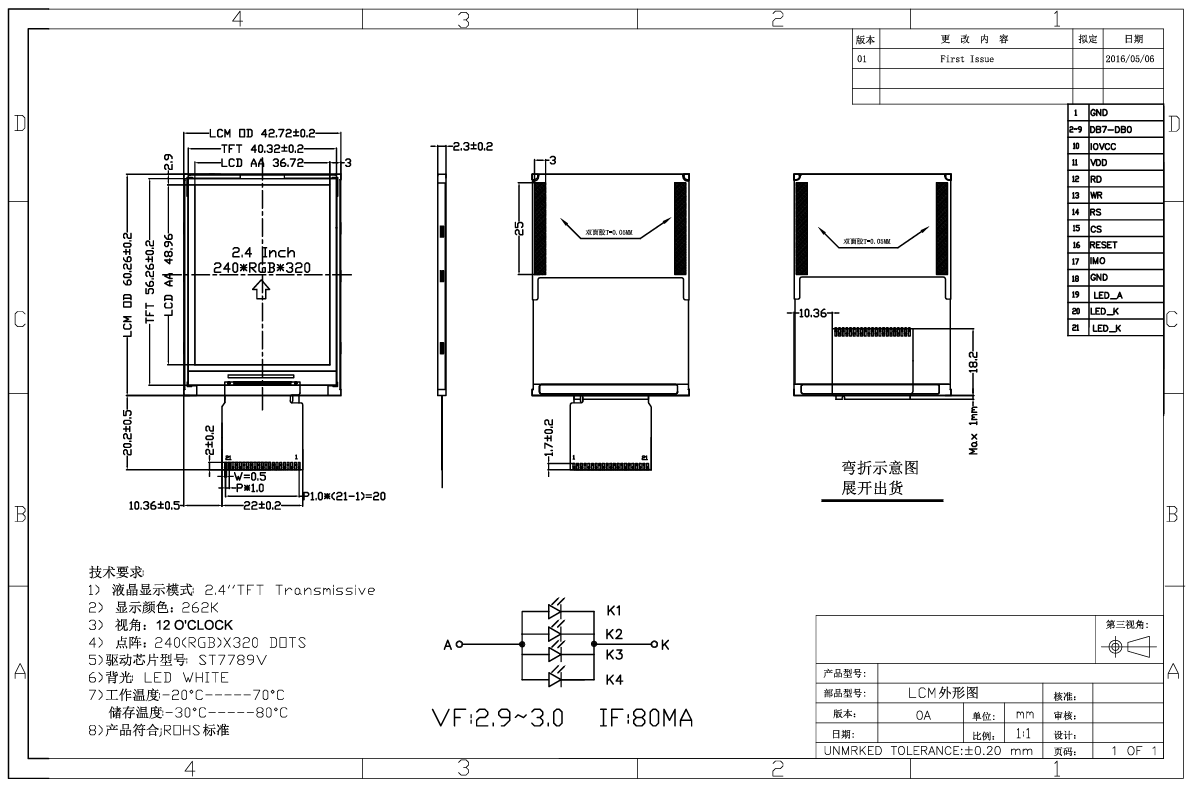

Tianfu 2.4 '' Matrix active Small TFT LCD Détails du module d'affichage

Application de module LCD TFT TIANFU Small TFT

Tianfu à l'heure

Produits standard		Produits personnalisés
Quantité de commande	Délai de livraison	Type de personnalisation	Délai de livraison
1-30 PCS	Immédiatement	Général	5-8 semaines
31-100 PCS	1 semaine	FPC	4 semaines
101-500 PCS	1-2 semaines	Ctp	6 semaines
501-1000 PCS	2-5 semaines	B / l	6 semaines
1001-5000 PCS	4-5 semaines	Conseil conducteur	8 semaines
5000+ PCS	5-7 semaines	Écran LCD	16 semaines
