Module d'écran LCD TFT TN à température large de 6,2 pouces

Principaux scénarios d'application

• Panneaux de contrôle industriels : équipements d'automatisation d'usine, systèmes de contrôle PLC, interfaces homme-machine (IHM)

• Systèmes d'affichage embarqués : tableaux de bord de véhicules utilitaires, terminaux de véhicules logistiques, écrans de contrôle de véhicules spéciaux

• Écrans d'équipement extérieur : systèmes de surveillance de l'énergie solaire, terminaux de paiement extérieurs, écrans d'information publique.

• Écrans d'équipement médical : instruments médicaux portables, écrans auxiliaires pour équipements de diagnostic.

• Smart Home Control : panneaux de commande d'automatisation de bâtiment, systèmes de contrôle centraux intelligents

Tianfu 6,2 'Module d'écran LCD TN TFT à température large en stock Spécifications

Tianfu a personnalisé les détails du module d'écran LCD TN TFT à température large de 6,2 pouces

Avantages des performances optiques

Écran haute luminosité : avec une luminosité typique de 500 cd/m², il est presque deux fois plus lumineux que les écrans grand public standard (250-300 cd/m²), garantissant une visibilité parfaite même en plein soleil ou sous une forte lumière ambiante.

Angles de vision larges : permet d'obtenir un angle de vision de 150° (CR≥10) à la fois horizontalement et verticalement. Cette fonctionnalité est cruciale lorsque plusieurs opérateurs doivent visualiser l'écran simultanément ou lorsque l'appareil est installé dans des positions non conventionnelles.

Réponse rapide : un temps de réponse total de 25 ms (montée + descente) garantit des mises à jour dynamiques des informations sans flou de mouvement, ce qui le rend adapté à l'affichage de données en temps réel, à la surveillance des flux et aux interfaces animées de base.

Performances des couleurs : offre une gamme de couleurs NTSC de 50 %. Bien qu'il ne soit pas aussi complet que les écrans grand public haut de gamme, il répond pleinement aux exigences en matière d'indicateurs industriels, de notifications d'état et de visualisation graphique des données.

Adaptabilité environnementale et fiabilité

Fonctionnement à large température : plage de températures de fonctionnement de -20 °C à 70 °C, adaptée aux environnements allant des entrepôts frigorifiques aux ateliers à haute température. La plage de températures de stockage est encore plus large, de -30°C à 80°C, garantissant la sécurité pendant le transport et l'entreposage.

Système de rétroéclairage robuste : utilise un ensemble de 21 LED blanches avec une alimentation de 9,6 V/210 mA, fournissant un rétroéclairage uniforme et stable avec une durée de vie typique de plus de 50 000 heures.

Contrôle de la qualité de la production

• Échantillonnage aléatoire pour les tests à haute température et haute humidité (85 °C/85 % HR pendant 240 heures) par lot.

• Test de choc thermique (-20°C ⇄ 70°C pour 1000 cycles).

• Tests de vibrations et de chocs mécaniques pour répondre aux exigences d'installation des équipements industriels.

Garantie de cohérence des performances

• Uniformité de la luminosité contrôlée à plus de 85%.

• Aucune garantie sur les pixels clairs/foncés (qualité de pixel zéro défaut disponible sur demande).

• Cohérence des couleurs entre lots contrôlés avec ΔE < 5.

Compatibilité et prise en charge de l'intégration

• Prend en charge l'interface RVB standard, compatible avec les processeurs industriels grand public.

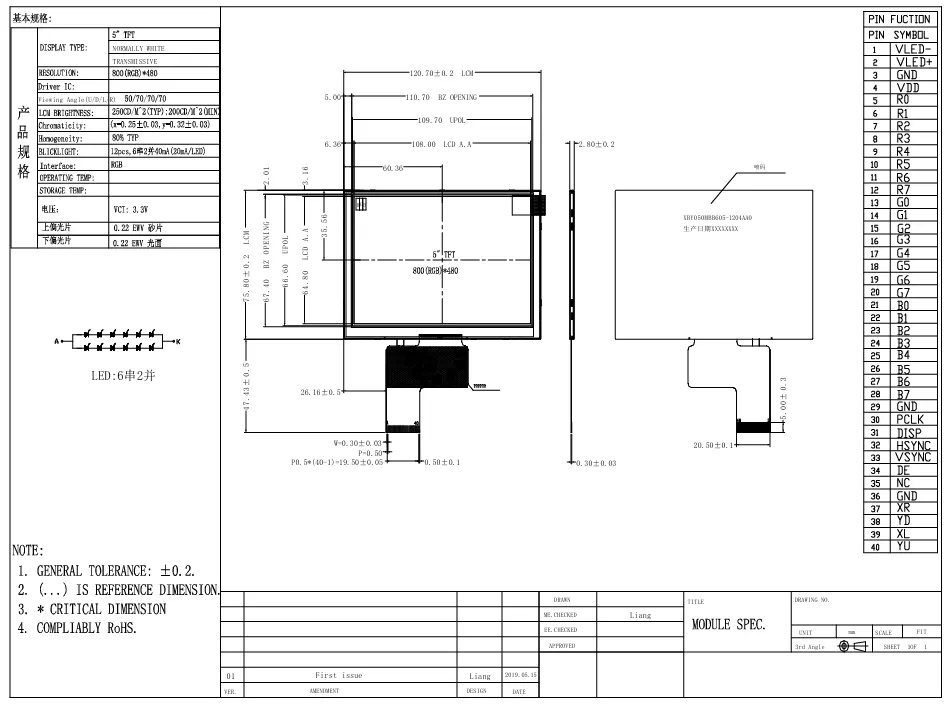

• Fournit des documents détaillés de définition d'interface et de spécification de synchronisation.

• Panneaux tactiles résistifs ou capacitifs en option (vendus séparément).

• Propose des conceptions de circuits de référence et des exemples de codes d'initialisation.

Qu'est-ce qui a fait de Tianfu le choix de nos clients depuis 16 ans ?

Une décennie d'expertise : avec plus de 10 années consacrées aux solutions d'affichage industrielles, nous comprenons profondément les exigences uniques des applications industrielles. Contrairement aux écrans grand public qui privilégient les couleurs extrêmes et les profils minces, nous nous concentrons sur la fiabilité, l’adaptabilité environnementale et la stabilité à long terme.

Performances éprouvées sur le terrain : nos modules d'affichage ont été validés dans plus de 5 000 déploiements industriels dans le monde, notamment :

• Systèmes de surveillance de l'énergie éolienne dans les froids extrêmes de l'Europe du Nord (Fonctionnement continu à -25°C)

• Instrumentation des plateformes de forage pétrolier dans les températures élevées du Moyen-Orient (températures ambiantes de 50°C+)

• Terminaux MES (Manufacturing Execution System) 24h/24 et 7j/7.

Engagement de support technique

• Fournir une documentation technique complète et des guides d'intégration.

• Une équipe de support technique avec une moyenne de 8+ années d'expérience dans les produits électroniques industriels.

• Prise en charge des tests d'échantillons et livraison rapide pour les commandes en petits lots.

• Un engagement envers l'approvisionnement à long terme et le support du cycle de vie des produits industriels.

Un cas de notre client : mise à niveau d'affichage pour les terminaux logistiques d'entrepôt intelligents

Contexte client et défis : Un grand centre logistique de commerce électronique avait un besoin urgent de mettre à niveau les écrans de ses terminaux de données mobiles (PDA) d'entrepôt. Les écrans d'origine manquaient de luminosité sous l'éclairage à haute intensité de l'entrepôt, ce qui rendait difficile pour les opérateurs de lire les codes-barres et les informations d'inventaire. De plus, les fluctuations importantes de température au sein de l'entrepôt (des zones de stockage frigorifique aux températures estivales élevées) ont provoqué le ralentissement ou la défaillance des cribles standards, ce qui a eu de graves conséquences sur l'efficacité et la précision du tri.

Notre solution : Le client a adopté notre module d'écran LCD TFT TN à température large de 6,2 pouces. Sa haute luminosité de 500 cd/m² assure une visibilité claire sous tous types d'éclairage. La large plage de températures de fonctionnement de -20 °C à 70 °C s'adapte parfaitement à l'environnement complexe de l'entrepôt, garantissant un fonctionnement stable de l'appareil toute l'année. De plus, le grand angle de vision de 150° permet aux opérateurs de lire facilement les informations, quelle que soit la façon dont ils tiennent l'appareil.

Résultats de l'application : Après la mise à niveau de l'équipement, l'efficacité des trieuses lisant les informations sur l'écran s'est améliorée de plus de 30 % et le taux d'erreurs causées par des problèmes d'affichage a considérablement diminué. Les commentaires des clients indiquent que la fiabilité de l'écran a considérablement réduit les temps d'arrêt des équipements pour la maintenance, fournissant ainsi une base solide pour le « fonctionnement régulier du système logistique intelligent ».

Q1 : Cet écran est-il clairement visible à l’extérieur en plein soleil ?

R : Oui, absolument. La conception haute luminosité de 500 cd/m² est spécialement conçue pour les conditions de lumière extérieure et ambiante élevée. Comparé aux écrans de téléphones portables standards (généralement 300-400 cd/m²), notre écran conserve une excellente lisibilité en pleine lumière. Nous vous recommandons de l'associer à un traitement de surface antireflet (AG) pour des résultats optimaux.

Q2 : La plage de températures de fonctionnement de -20 °C à 70 °C inclut-elle la température de démarrage ?

R : Oui, il s'agit de toute la plage de températures de fonctionnement, y compris les démarrages à froid et à chaud. À -20 °C, l'écran peut mettre un peu plus de temps à atteindre sa luminosité maximale (généralement 30 à 60 secondes), mais il s'affichera normalement. Pour des applications plus extrêmes, nous pouvons fournir des versions spéciales sur demande.

Q3 : Un rapport de contraste de 140:1 est-il suffisant ? Il semble inférieur aux produits de consommation.

R : Les normes de rapport de contraste pour les écrans industriels diffèrent de celles des produits de consommation. Le chiffre 140:1 est mesuré avec une luminosité élevée de 500 cd/m². Les performances visuelles réelles sont bien supérieures à celles des écrans grand public fonctionnant au même niveau de luminosité. Notre optimisation garantit la meilleure lisibilité possible dans les environnements industriels, souvent soumis aux interférences de la lumière ambiante.

Q4 : Un temps de réponse de 25 ms provoquera-t-il un flou de mouvement ?

R : Pour les applications industrielles, un temps de réponse total de 25 ms est tout à fait adéquat. Les interfaces industrielles consistent principalement en des mises à jour de données et des indicateurs d'état plutôt qu'en une lecture vidéo à grande vitesse. Ce temps de réponse garantit des mises à jour fluides des données dynamiques tout en offrant une meilleure stabilité de tension et une durée de vie plus longue.

Q5 : Est-il compatible avec la fonctionnalité tactile ?

R : Ce produit est un module d’affichage de base, mais nous pouvons fournir une solution complète d’intégration affichage + tactile. Nous collaborons avec plusieurs fournisseurs d'écrans tactiles de haute qualité pour proposer des solutions tactiles résistives (meilleures pour une utilisation avec des gants) ou capacitives, garantissant ainsi que les performances optiques et la fiabilité sont parfaitement adaptées.

Q6 : Quelle est la durée de vie des LED de rétroéclairage et leur remplacement est-il difficile ?

R : Le système de rétroéclairage est conçu pour une durée de vie de plus de 50 000 heures (environ 5 à 6 ans dans des conditions d'utilisation typiques). Les LED utilisent une conception matricielle, de sorte que la défaillance d'une seule LED n'entraînera pas la défaillance de l'ensemble du rétroéclairage. Pour les applications nécessitant une plus grande fiabilité, nous pouvons proposer des versions avec des conceptions redondantes.

Q7 : Quelle est la quantité minimum de commande (MOQ) et quel est le délai de livraison ?

R : Le MOQ pour les modèles standard est de 100 unités, tandis que les échantillons sont disponibles à partir de 1 unité. Veuillez vous référer au tableau ci-dessous pour connaître les délais de livraison spécifiques ; des commandes urgentes peuvent être négociées pour une production accélérée. Nous maintenons un stock de sécurité pour nos modèles les plus populaires afin de répondre aux besoins urgents de nos clients.
