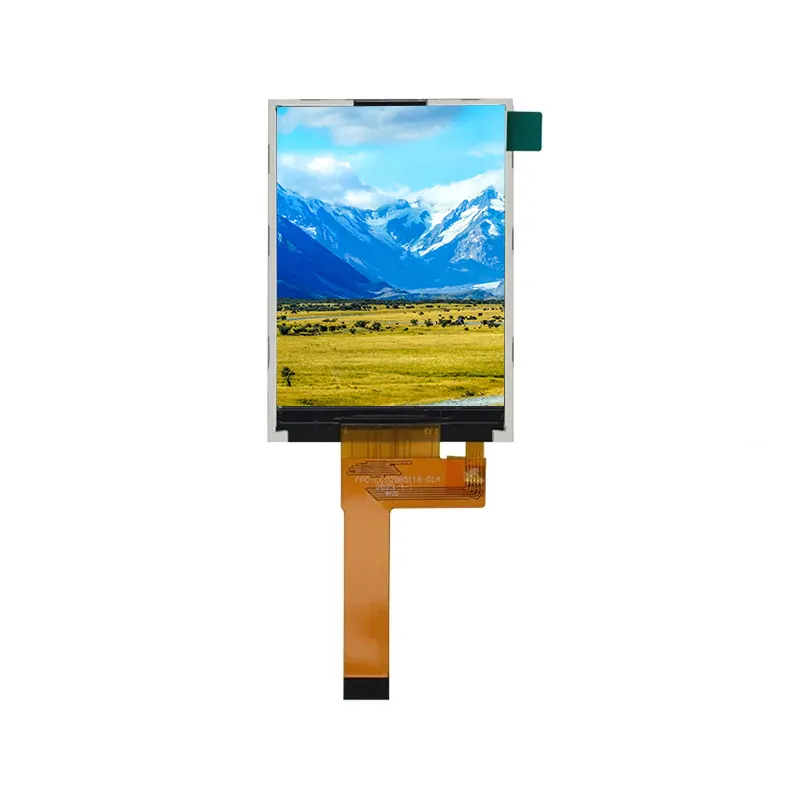

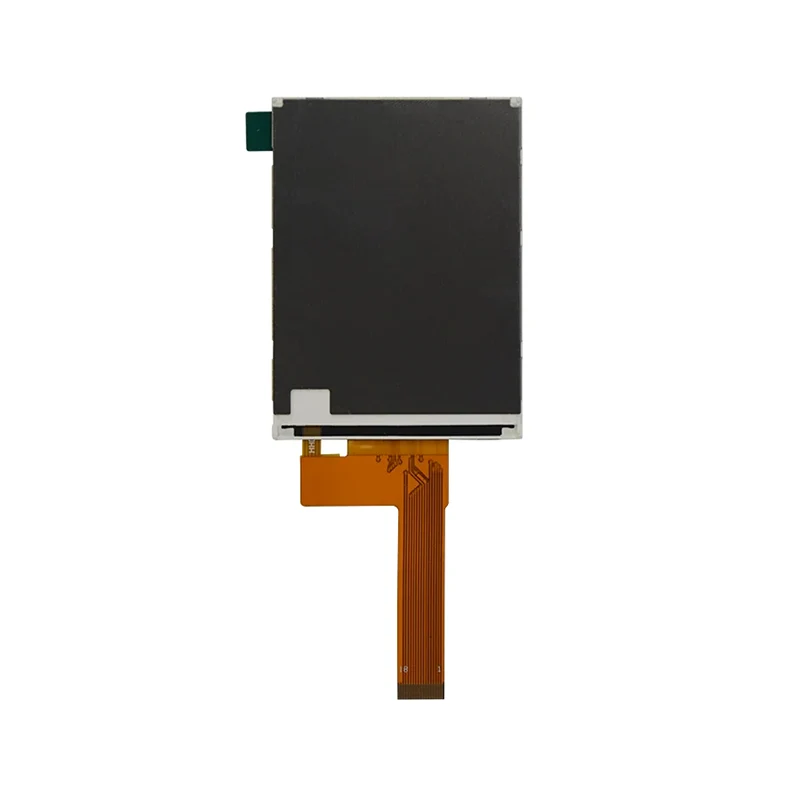

Module d'écran LCD TN TFT standard graphique de 2,7 pouces

Le module d'écran LCD TN TFT standard graphique de 2,7 pouces est principalement utilisé dans les écrans LCD industriels et intelligents pour les maisons. Tel que:

1. Terminal portatif industriel

Ordinateurs de poche industriels : écrans LCD personnalisés pour PDA/scanners de codes-barres

Écrans LCD durables | Parfait pour les détecteurs industriels et les terminaux de données

Écrans LCD avancés pour scanners d'inventaire et imprimantes portables

Écrans de haute qualité – conçus pour les appareils portables industriels

2.Maison intelligente

Panneaux de contrôle pour maison intelligente | Solutions LCD avancées personnalisées

Écrans LCD durables pour cafetières, robots aspirateurs et fours

Écrans pour maison intelligente – Haute qualité et sur mesure

Détails

Tianfu a personnalisé les spécifications du module d'écran LCD TN TFT standard graphique de 2,7 pouces

Une expérience d'application réelle de Tianfu : point de vue d'un fabricant de terminaux de données mobiles

"Lors du développement du PDA industriel de nouvelle génération, ce module d'écran LCD TFT TN standard graphique de 2,7" est devenu notre choix ultime. Son rétroéclairage haute luminosité (nous avons personnalisé la version 500 cd/m²) et son traitement anti-éblouissement ont complètement résolu le problème de la reconnaissance difficile du contenu de l'écran sous une forte lumière extérieure.

« Le format d'écran large 960×240 est hautement compatible avec la logique d'interaction des terminaux de données mobiles : l'espace horizontal est suffisant pour afficher entièrement les codes-barres et les numéros de feuille de route, tandis que la disposition verticale s'adapte parfaitement à la conception classique de l'interface utilisateur de « zone d'affichage des informations + boutons fixes inférieurs », permettant un fonctionnement efficace dans un espace compact.

"La fonction de faible consommation d'énergie de l'interface SPI améliore directement la durée de vie de la batterie du terminal. Avec une consommation d'énergie logique de seulement 8 mA pour le module, combinée à notre stratégie de contrôle de l'gradation du rétroéclairage développée par nous-mêmes, la durée de vie globale de la batterie de l'appareil a été augmentée d'environ 18 % dans des scénarios d'opération de numérisation continue. "

« La stabilité à grande température (-20 °C à +70 °C) et la fiabilité mécanique du module ont passé avec succès nos tests rigoureux, notamment des cycles de températures élevées et basses et des tests de chute de 1,2 mètre, répondant pleinement aux exigences de durabilité dans les environnements industriels. »

Optimisation et support ciblés

Nous proposons des solutions améliorées pour de telles applications :

Caractéristiques exclusives : pilote de rétroéclairage amélioré (prenant en charge la gradation PWM/réveil rapide), toucher des gants, conception anti-interférence et kit de mode d'économie d'énergie.

Personnalisation industrielle : des versions personnalisées optimisées pour des scénarios tels que la logistique express, l'entreposage sous chaîne du froid et les inspections extérieures sont disponibles.

Support rapide : fournissez des conceptions de référence compatibles avec les moteurs de numérisation traditionnels, les outils de test des lignes de production et une garantie d'approvisionnement à long terme.

Commentaires des clients

"Au cours des 18 derniers mois, nous avons utilisé au total plus de 35 000 unités de ce module dans trois de nos produits terminaux. Ce qui nous satisfait le plus est l'excellente cohérence des lots et la réponse extrêmement rapide du support technique, qui fournissent une garantie solide pour notre production à grande échelle et notre maintenance après-vente. Tianfu est une usine LCD fiable et personnalisée, nous leur faisons toujours confiance. "

Application du module d'écran LCD TFT Tianfu 2,7 '

Délai d'exécution de Tianfu

FAQ

Q1 : Comment choisir entre les interfaces SPI et RVB ?

R : Les deux interfaces répondent à des exigences d’application différentes :

L'interface SPI comporte un petit nombre de broches (généralement 3 à 4 lignes de données), idéal pour les scénarios dans lesquels les ressources de broches du MCU sont limitées et les exigences de taux de rafraîchissement sont faibles, comme l'affichage d'images statiques ou la mise à jour lente des données.

L'interface RVB permet une transmission de données parallèle avec un taux de rafraîchissement plus élevé, adapté à l'affichage de contenu dynamique, de vidéos ou de graphiques à évolution rapide, mais nécessite plus de ressources de broches.

Q2 : Pourquoi le rétroéclairage nécessite-t-il une tension relativement élevée de 8,7 à 10,2 V ?

R : Ce module adopte une conception de rétroéclairage avec plusieurs LED connectées en parallèle. Une exigence de tension relativement élevée signifie généralement que le rétroéclairage est constitué de plusieurs LED connectées en série, qui peuvent fournir une luminosité uniforme et suffisante. En utilisation réelle, un circuit pilote de rétroéclairage dédié est requis ; il ne peut pas être directement connecté à une alimentation logique 3,3 V.

Q3 : La plage de température de fonctionnement du module répond-elle aux exigences des applications industrielles ?

R : Oui. La plage de températures de fonctionnement de -20°C à +70°C couvre les exigences de la plupart des environnements industriels. Pour les environnements plus extrêmes (tels que les ateliers extérieurs très froids ou à haute température), nous pouvons proposer une version large température (personnalisation requise) qui répond aux exigences particulières de -40°C à +85°C.

Q4 : La plage de température de fonctionnement du module répond-elle aux exigences des applications industrielles ?

R : Oui. La plage de températures de fonctionnement de -20°C à +70°C couvre les exigences de la plupart des environnements industriels. Pour les environnements plus extrêmes (tels que les ateliers extérieurs très froids ou à haute température), nous pouvons proposer une version large température (personnalisation requise) qui répond aux exigences particulières de -40°C à +85°C.

Q5 : Comment piloter cet écran d'affichage ? Quels circuits périphériques sont nécessaires ?

R : Un système de base nécessite :

Alimentation logique 3,3 V (précision ±5 %)

Circuit pilote de rétroéclairage 8-10 V (courant constant 15-25 mA)

MCU ou contrôleur d'affichage (prenant en charge l'interface SPI ou RVB)

En option : contrôleur à écran tactile (pour les versions tactiles)

Nous fournissons des schémas de circuits de conception de référence complets et des exemples de codes de pilote (plateformes prises en charge telles que STM32, ESP32 et Arduino).

Q6 : Quels aspects de personnalisation sont pris en charge pour cet écran d'affichage ?

R : Nous proposons des services de personnalisation modulaires de pointe, avec les principales options de personnalisation, notamment :

Personnalisation de l’interface et des broches

Ajustez la position du connecteur FPC et l'ordre des broches en fonction de la disposition de votre PCB.

Personnalisez les jeux de commandes de l'interface SPI pour qu'ils correspondent à votre puce de contrôle principale

Ajoutez une interface I2C pour les écrans tactiles ou les capteurs de lumière ambiante

Ajustement des performances optiques

Remplacez les matériaux à cristaux liquides par différents angles de vision (IPS/FFS/TN)

Ajustez la luminosité du rétroéclairage (plage en option : 150 à 800 cd/m²)

Modifier l'angle du polariseur (0°/90°/180°/270°)

Ajoutez des traitements de surface tels que l'anti-éblouissement et l'anti-empreinte digitale

Adaptation des structures mécaniques

Ajustez l'épaisseur globale du module (épaisseur minimale jusqu'à 1,8 mm)

Modifier la longueur du FPC et la direction de sortie du câble

Ajouter ou réduire les positions des trous de montage

Adapter la conception du cadre aux exigences d’étanchéité spécifiques

Adaptabilité environnementale spéciale

Version large température (-40°C à +85°C)

Version haute luminosité pour une visibilité extérieure

Conception renforcée résistante aux vibrations
