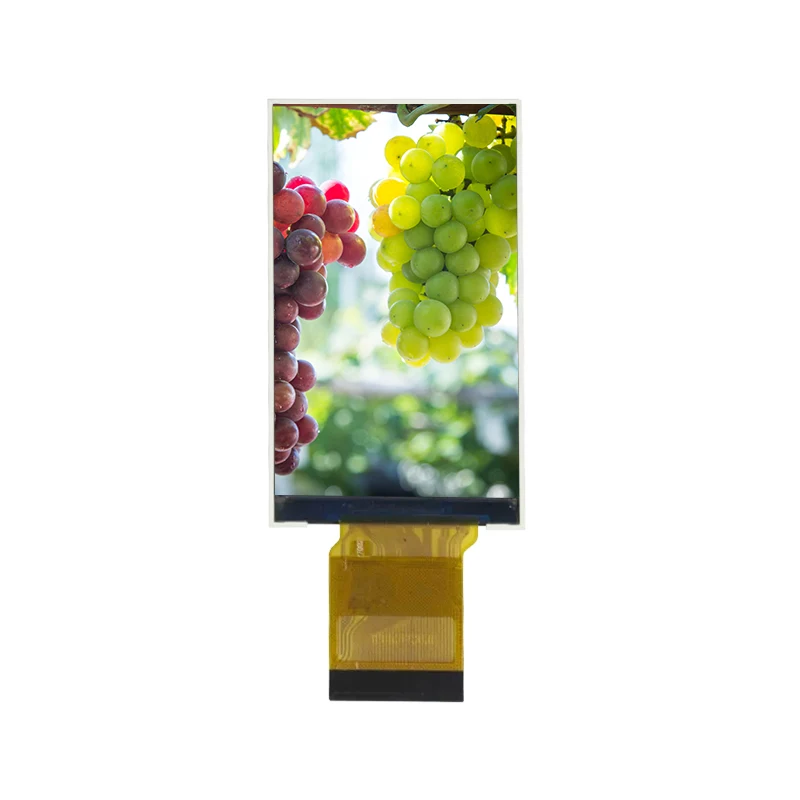

Module d'écran LCD TFT IPS à température large de 3,92 pouces

En tant que fabricant professionnel d'écrans LCD chinois et fournisseur personnalisé, Tianfu présente ce module d'écran LCD TFT IPS à large température de 3,92 pouces, mettant l'accent sur une rentabilité et une fiabilité élevées. Ce module utilise le circuit intégré de pilote ST7796, présente une résolution de 320 × 320 et prend en charge 16,7 millions de couleurs, offrant des images claires, détaillées et stables sur un écran IPS de 3,92 pouces avec des angles de vision larges. Le produit offre de larges capacités de température de fonctionnement (-20°C à +70°C), ce qui le rend adapté aux environnements difficiles tels que les applications extérieures, industrielles et automobiles. Il prend également en charge les interfaces MCU/SPI et une large plage de tension (2,5 V à 3,6 V), ce qui le rend idéal pour les appareils portables et à faible consommation.

De quoi est-il capable ?

Visualisation des informations en temps réel : affiche clairement les graphiques, les icônes, le texte et les interfaces de données

Cœur de l'interface homme-machine (IHM) : offre aux utilisateurs une interface intuitive tactile ou interactive basée sur des boutons.

Fonctionnement à faible consommation : conception à large tension (2,5 V à 3,6 V) idéale pour les appareils alimentés par batterie ou portables

Performances stables sur une large plage de températures : fonctionne de manière fiable dans des environnements difficiles de -20 °C à +70 °C, garantissant la fiabilité pour les applications extérieures, industrielles et automobiles

Spécification

Détails du module d'écran LCD TFT IPS à température large de Tianfu 3,92 '

Moniteurs portables : affichent clairement les formes d’onde de la fréquence cardiaque, de l’oxygène dans le sang et de la pression artérielle. Appareils de diagnostic portables : interfaces pour les instruments d'imagerie par ultrasons et de contrôle de la température corporelle

Automobile et transports

Écrans auxiliaires de commande centrale automobile : affichage pour le contrôle de la climatisation et la surveillance de la pression des pneus. Tableaux de bord des véhicules électriques : affichage du niveau de batterie, de la vitesse et des alertes de navigation

Automatisation industrielle et IHM

Panneaux de contrôle industriels : surveillance de l'état des API et visualisation des données de la ligne de production

Écrans de contrôle Smart Home : interface intégrée pour la sécurité, le contrôle de la température et l'éclairage

Instruments de test et de mesure

Oscilloscopes et analyseurs de spectre : rendu de forme d'onde en temps réel

Compteurs électriques intelligents et gestion de l'énergie : courbes de consommation électrique et affichage des informations d'alarme

Electronique grand public et appareils intelligents

Montres intelligentes/équipement de fitness : adaptés à la conception d'une interface utilisateur ronde

Panneaux électroménagers : interfaces interactives pour machines à café et fours.

Le contrôle qualité est au cœur de ce que nous faisons.

Tests de fiabilité (conformes aux normes de l'industrie)

Test de stockage à haute température : fonctionnement soutenu pendant 240 heures à 80 °C, avec toutes les fonctionnalités conservées après récupération.

Test de stockage à basse température : exposition prolongée pendant 240 heures à -30 °C, sans gel des cristaux liquides ni défaillance fonctionnelle.

Test opérationnel à haute température et à haute humidité : fonctionnement continu pendant 240 heures à 60 °C et 90 % d'humidité relative, sans corrosion ni anomalie d'affichage.

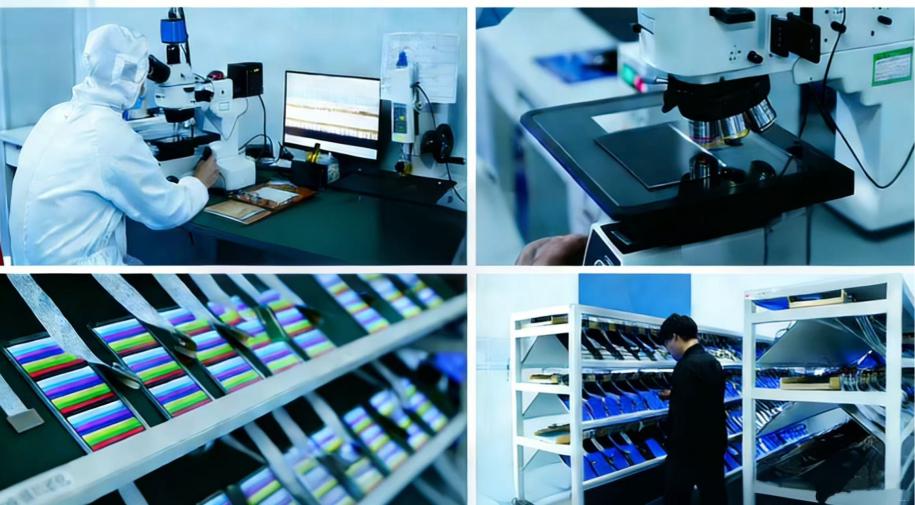

Normes de production et de contrôle qualité

Assemblage SMT entièrement automatisé : garantit une qualité de soudure constante.

Inspection à la mise sous tension à 100 % : tests de pixels, analyse de l'uniformité des couleurs et vérification des performances du rétroéclairage.

Test de rodage : 48 heures de fonctionnement continu à température ambiante pour éliminer les produits défectueux à un stade précoce.

Comment pouvons-nous personnaliser un écran LCD pour vous ?

Services de personnalisation et flux de processus

Options personnalisables

Réglage de l'interface : configuration prioritaire SPI/MCU et adaptation de la séquence de broches.

Réglage du rétroéclairage : personnalisation de la luminosité, de la température de couleur (2 700 K à 6 500 K) et de la méthode de gradation (PWM/analogique).

Traitement de surface : revêtement antireflet, revêtement anti-empreintes digitales et options de stratification brillante/mate.

Modification du facteur de forme : réglage de la longueur du FPC et de la position de l'interface, avec prise en charge de la perforation personnalisée.

Intégration de l'écran tactile : écran tactile résistif/capacitif (prenant en charge jusqu'à 10 points de contact).

Flux de processus

Analyse des exigences : consultation de l'équipe technique pour confirmer les exigences en matière de résolution, d'interface et environnementales.

Conception de la solution : fourniture de schémas de connexion de circuit et de code d'initialisation du pilote (compatible avec Arduino, STM32, Raspberry Pi).

Fabrication d'échantillons : livraison de 3 à 5 échantillons de test dans un délai de 5 à 7 jours ouvrables.

Vérification et débogage : assistance aux tests d'affichage, à l'optimisation de la consommation électrique et aux tests d'échauffement.

Production d'essai en petits lots : lot initial de 50 à 500 unités, accompagné de rapports d'inspection.

Production de masse : livraison sous 15 à 20 jours, avec documentation sur la qualité des lots fournie.
