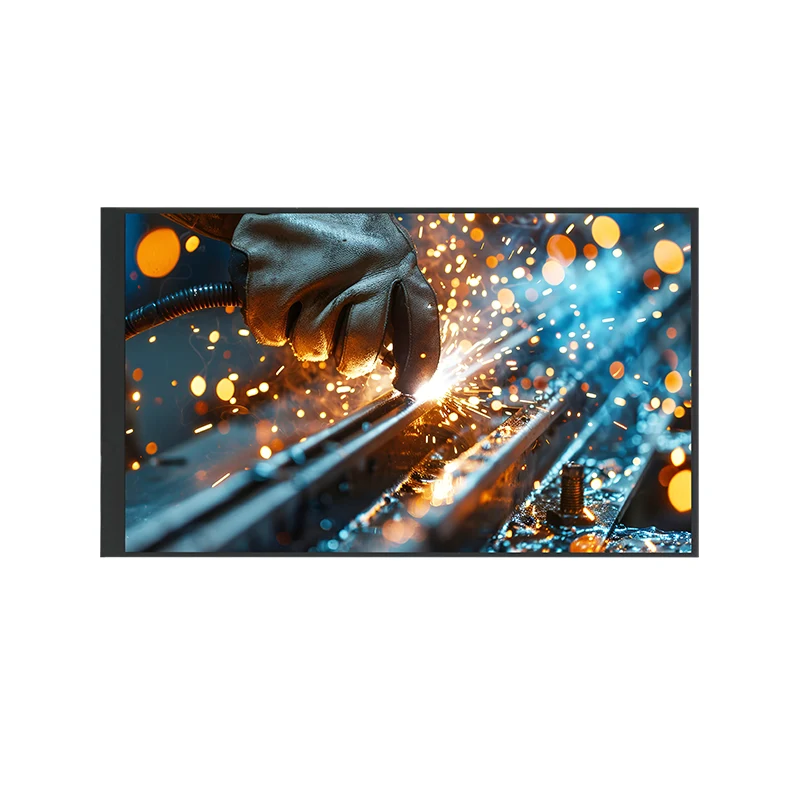

Module d'affichage LCD TFT couleur large de 6,95 pouces

Fonctionnalités principales et scénarios d'application

• Visuels haute définition : la résolution WVGA (600 × RVB × 1 024) offre des images nettes et détaillées.

• Angles de vision larges et affichage stable : la technologie IPS offre un angle de vision omnidirectionnel de 85°, conservant des couleurs et un contraste cohérents.

• Forte adaptabilité à la lumière ambiante : une luminosité typique de 350 cd/m² combinée à un rapport de contraste de 700:1 garantit une excellente visibilité dans les environnements intérieurs et semi-extérieurs.

• Domaines d'application étendus : interfaces homme-machine (IHM) industrielles, écrans d'équipement médical, instruments de test portables, panneaux de commande de maison intelligente, terminaux commerciaux et modules d'affichage IoT.

Valeur fondamentale du produit

Nous fournissons aux fabricants d’appareils un module d’affichage plug-and-play, stable et fiable. Cela permet de raccourcir les cycles de développement de produits, de réduire la complexité de la gestion de la chaîne d'approvisionnement et de garantir une expérience d'interaction visuelle claire et durable, même dans des conditions environnementales difficiles.

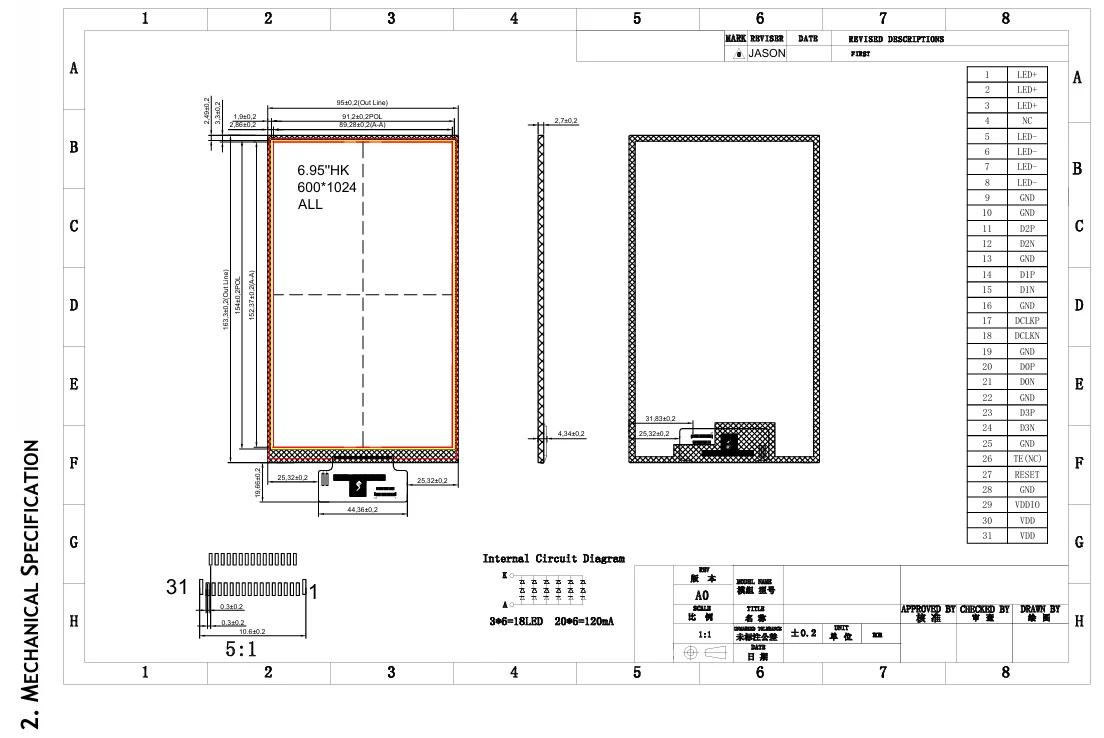

Tianfu a personnalisé les spécifications du module d'affichage LCD TFT couleur de 6,95 pouces de large

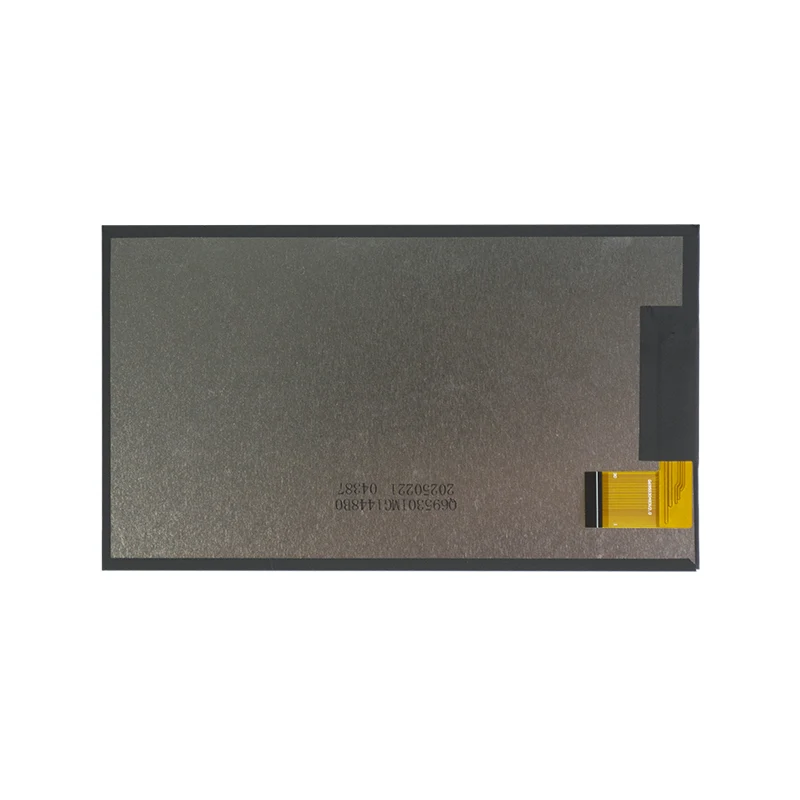

Détails du module d'affichage LCD TFT couleur à température large de Tianfu de 6,95 pouces

Nous comprenons la nature difficile des applications industrielles et le module d'affichage LCD TFT couleur à large température de 6,95 pouces adhère à des normes de haute qualité tout au long des processus de conception, de sélection des matériaux et de production.

• Tests de production stricts : chaque module est soumis à des tests de mise sous tension, des tests de signal, des contrôles d'uniformité des couleurs et une inspection des défauts de pixels (conformément aux normes de l'industrie) avant de quitter l'usine.

• Certification des composants clés : les circuits intégrés de pilote de base, les LED de rétroéclairage et d'autres composants critiques proviennent de marques renommées pour garantir un approvisionnement stable à long terme et des performances constantes.

• Validation de l'adaptabilité environnementale : il a été vérifié que le module fonctionne de manière stable dans la large plage de températures spécifiée, répondant aux exigences de la plupart des environnements industriels et commerciaux.

• Protection ESD : La conception du circuit inclut des mesures de protection ESD de base. Nous recommandons aux clients d’ajouter la protection correspondante dans leurs conceptions de produits au niveau système.

Déclaration de conformité

Ce produit est conforme aux restrictions de la directive RoHS sur les substances dangereuses. La production est strictement réalisée conformément au système certifié ISO9001. Nous pouvons vous aider en fournissant des déclarations de conformité et des documents de support technique pertinents en fonction des exigences spécifiques du projet des clients.

Services de personnalisation et flux de processus

Produits standards et personnalisation

Nous proposons ce module d'affichage LCD TFT couleur à température large de 6,95 pouces comme produit standard pour garantir un support rapide des échantillons et un approvisionnement stable en production de masse. Dans le même temps, nous comprenons que votre produit peut nécessiter un design unique, c'est pourquoi nous proposons des services de personnalisation flexibles :

Personnalisation optique : Ajustez la luminosité (jusqu'à 500 cd/m² ou plus), la température de couleur et le traitement de surface (anti-éblouissement, haute brillance, etc.).

Adaptation de l'interface et des broches : dans le cadre de la faisabilité de la conception matérielle, nous pouvons négocier des ajustements de la longueur du FPC, de la position de l'interface et des définitions des broches.

Personnalisation structurelle : fournissez des conceptions de cadres en plastique ou en métal adaptées au boîtier de votre appareil et à la méthode d'installation.

Gradation du rétroéclairage : prend en charge la gradation PWM, avec des plages de fréquence de gradation réglables disponibles sur demande.

Processus de coopération

Analyse des besoins → Évaluation et devis de la solution → Tests d'échantillons → Confirmation de la conception → Production d'essais en petits lots → Livraison en masse et suivi de la qualité

Nous disposons d'une équipe professionnelle FAE (Field Application Engineer) pour vous fournir une assistance technique complète, depuis la sélection initiale jusqu'à la mise en œuvre de la production de masse.

Q1 : À quels produits cet écran est-il principalement adapté ?

R : Cet écran IPS WVGA de 6,95 pouces est idéal pour les équipements de contrôle industriel (IHM), les instruments de surveillance médicale, les terminaux intelligents portables, les lecteurs de codes-barres portables, les casiers intelligents et les kiosques libre-service. Il est spécialement conçu pour les applications nécessitant un équilibre entre fiabilité d'affichage, angles de vision larges et rentabilité.

Q2 : L'interface est MIPI DSI, mais ma puce de contrôle principale utilise RVB ou LVDS. Peut-il encore être utilisé ?

R : Oui, vous aurez besoin d'une puce pont (telle que les solutions de DragonTrail ou Realtek) pour convertir MIPI DSI en RVB ou LVDS. Nous pouvons fournir des recommandations sur les puces de pont appropriées ou les conceptions de référence pour les cartes d'adaptation matures afin de vous aider à terminer rapidement l'intégration du système.

Q3 : Puis-je demander des échantillons pour les tests ?

R : Oui. Nous proposons des exemples d'achats aux clients potentiels ayant des exigences claires en matière de projet. Veuillez nous contacter via nos canaux commerciaux, en nous fournissant les informations de votre entreprise, un aperçu du projet et vos besoins en matière de tests, et nous organiserons cela dans les plus brefs délais.

Q4 : La température de fonctionnement est de -10°C à 60°C. Peut-il être utilisé dans des environnements plus froids ou plus chauds ?

R : Cette plage correspond à la température de fonctionnement garantie pour des performances normales. Si votre environnement d'application dépasse cette plage (par exemple, équipement extérieur dans des régions froides), nous pouvons évaluer une version personnalisée à large température (par exemple, étendue à -30°C~80°C), bien que cela puisse impliquer des ajustements des matériaux et des coûts.

Q5 : Avec une luminosité de 350 nits, est-il visible à l'extérieur au soleil ?

R : 350 cd/m² est typique pour les applications intérieures. Pour une lisibilité en plein soleil en extérieur, nous recommandons un écran haute luminosité de 800 cd/m² ou plus, associé à une technologie de liaison optique pour réduire les reflets. Nous pouvons proposer des options de personnalisation à haute luminosité.

Q6 : Quelle est la durée de vie approximative du panneau ?

R : Dans des conditions électriques et de température spécifiées, la durée de vie du rétroéclairage (durée jusqu'à ce que la luminosité diminue à 50 % de la valeur initiale) est généralement supérieure à 30 000 heures. La durée de vie réelle est étroitement liée à l'environnement d'exploitation, à la conception de la dissipation thermique et au courant de commande.

Q7 : Fournissez-vous une assistance technique, telle que des pilotes ou un code d'initialisation ?

R : Oui. Nous fournissons aux clients acheteurs des spécifications de base, des chronogrammes d'interface, des schémas de circuit recommandés et des exemples de code d'initialisation pour le circuit intégré du pilote. Pour les problèmes techniques complexes, notre équipe FAE fournira une assistance professionnelle.

Q8 : Quelle est la quantité minimale de commande (MOQ) et quel est le délai de livraison ?

R : Le MOQ pour les modèles standard est généralement de 500 à 1 000 unités, selon la structure de la commande. Le délai de livraison standard pour la production de masse est d’environ 4 à 6 semaines. Pour les échantillons urgents ou les petits lots, nous disposons d’un processus accéléré de négociation. Le MOQ et les délais de livraison pour les produits personnalisés doivent être évalués en fonction d'exigences spécifiques.
