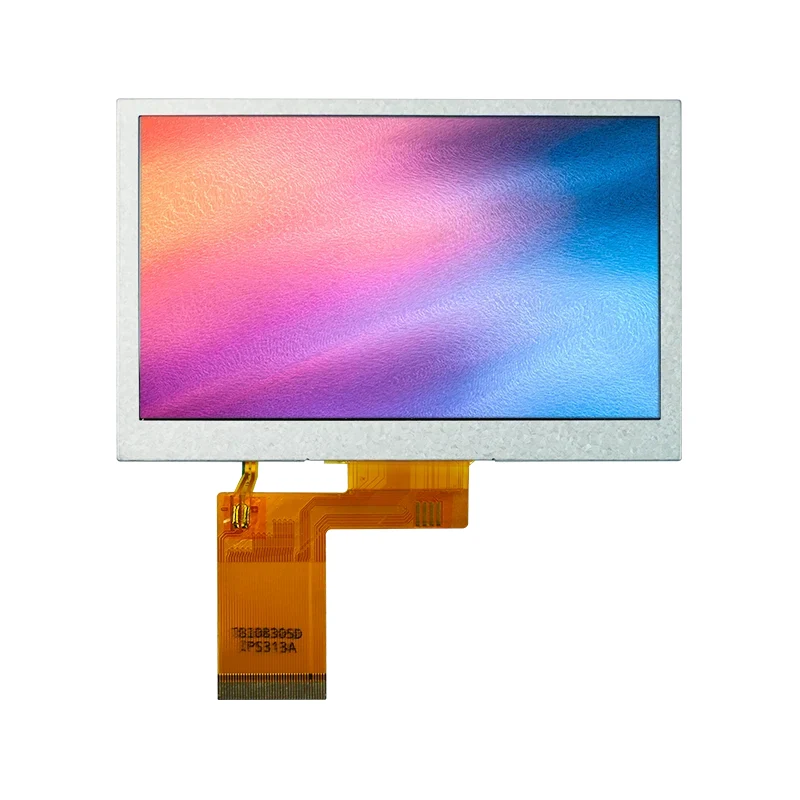

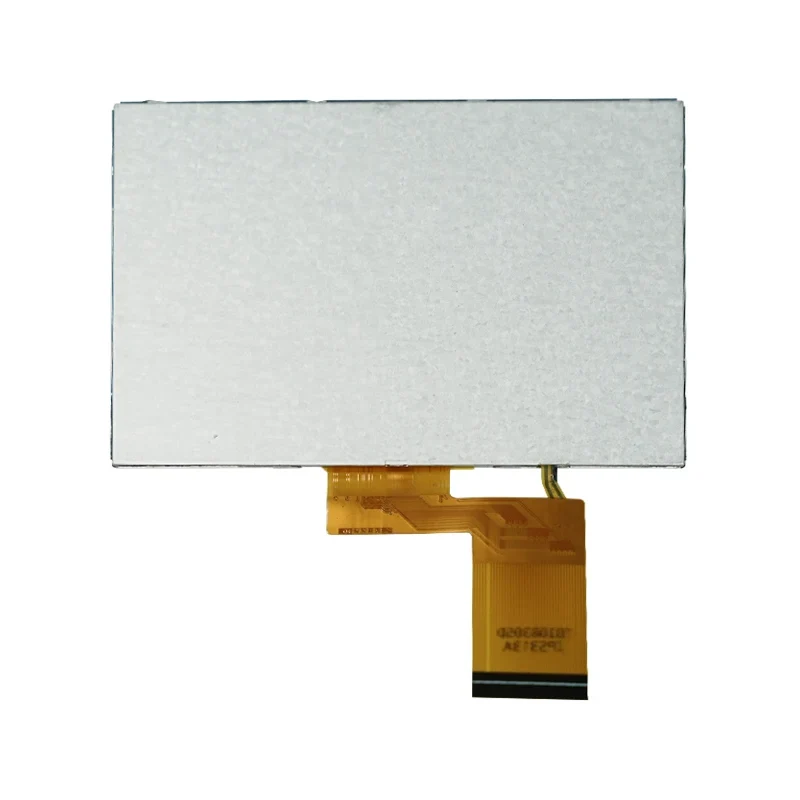

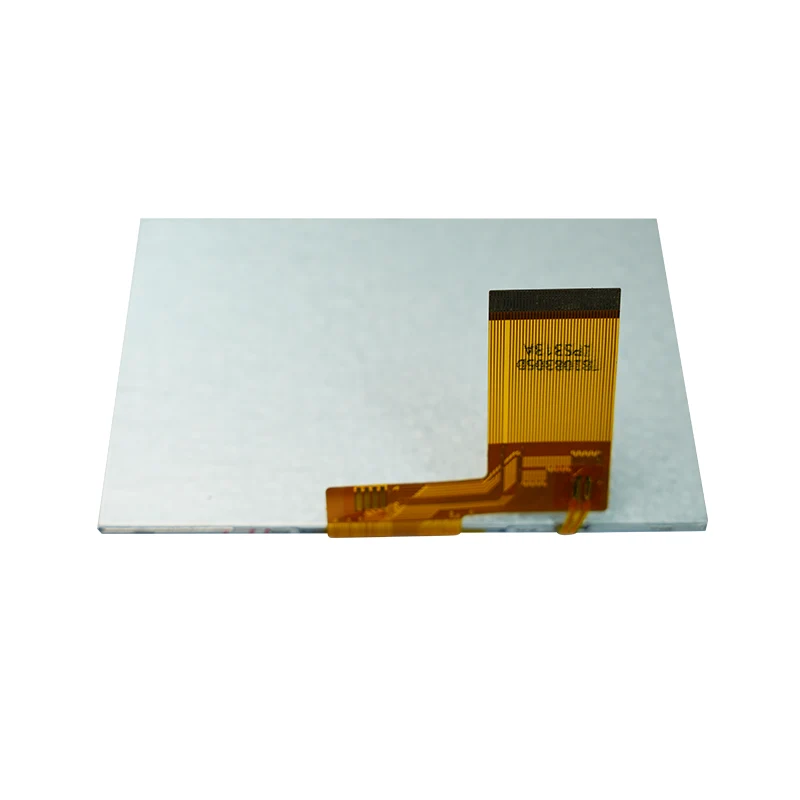

Module d'écran LCD IPS TFT avec interface RVB de 4,3 pouces

Capacités de base :

• Afficher des images dynamiques, du texte et des interfaces utilisateur graphiques (GUI)

• Prend en charge la résolution 480 × 272, garantissant un contenu clair et lisible

• Connexion directe à la puce de contrôle principale via l'interface RVB, simplifiant l'intégration du système

• Le rétroéclairage haute luminosité (valeur typique de 620 cd/m²) garantit la visibilité dans des environnements à forte luminosité

• La conception à faible consommation prolonge la durée de vie de la batterie de l'appareil

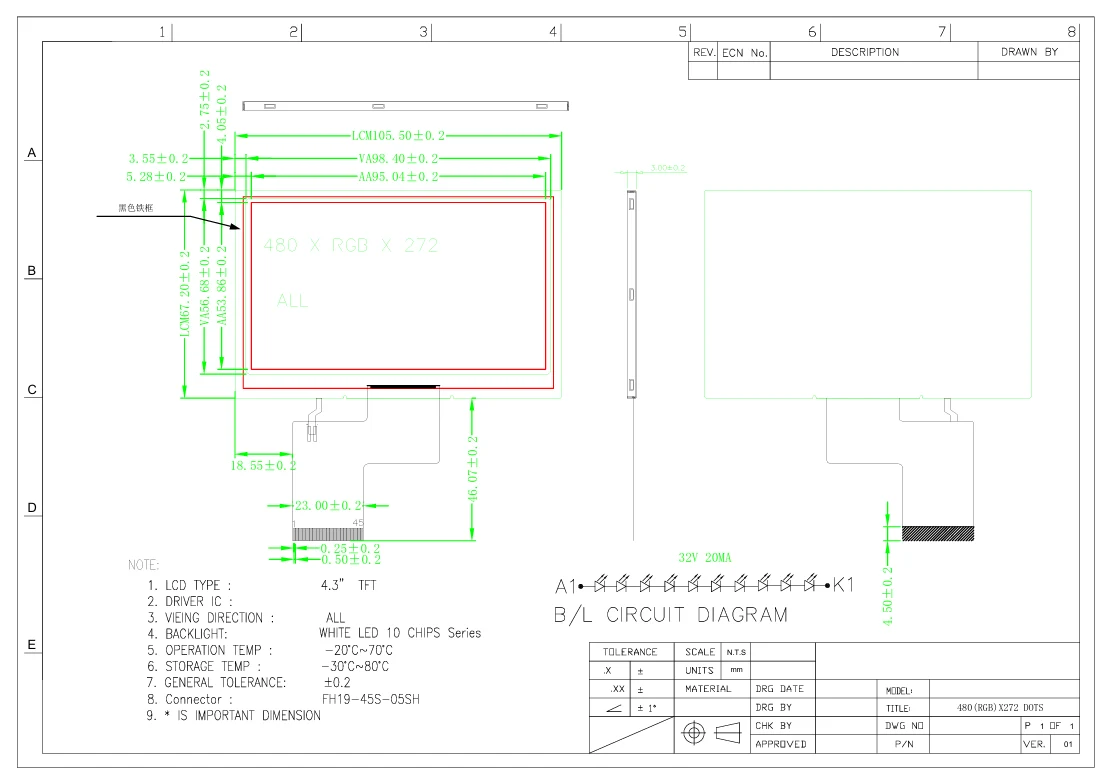

Tianfu a personnalisé les spécifications du module d'écran LCD IPS TFT avec interface RVB de 4,3 pouces

Tianfu a personnalisé les détails du module d'écran LCD IPS TFT avec interface RVB de 4,3 pouces

Ce module d'écran LCD IPS TFT à interface RVB de 4,3 pouces est largement utilisé dans plusieurs industries en raison de sa taille compacte, de sa luminosité élevée et de sa robustesse.

Voici quelques scénarios d’application typiques et exemples de cas :

Systèmes d'automatisation et de contrôle industriels

• Cas : utilisé dans les terminaux de surveillance des lignes de production en usine pour afficher les données de production et l'état de l'équipement en temps réel. Dans une forte lumière ambiante, le rétroéclairage haute luminosité garantit aux opérateurs une lecture claire des informations.

• Avantages : Un fonctionnement à température étendue (-10°C~60°C) convient aux environnements d'atelier ; temps de réponse rapide (40 ms) prend en charge les mises à jour dynamiques.

Équipement médical

• Boîtier : intégré aux instruments de diagnostic médical portables tels que les glucomètres ou les électrocardiographes (ECG) pour afficher les données du patient et les résultats graphiques.

• Avantages : Un rapport de contraste élevé (1 000:1) améliore la clarté de l'image pour aider le personnel médical à porter des jugements précis ; la faible consommation d'énergie prolonge la durée de fonctionnement de l'appareil.

Electronique grand public

• Cas : appliqué aux panneaux de commande de maison intelligente pour afficher les interfaces de contrôle de la température, de l'humidité et des appareils.

• Avantages : l'interface RVB prend en charge des couleurs riches pour améliorer l'interaction de l'utilisateur ; le petit pas de pixel (0,198 mm) offre une qualité d'image fine.

Systèmes automobiles et de transport

• Boîtier : utilisé dans les systèmes d'infodivertissement embarqués ou les écrans des sièges arrière pour présenter le contenu de navigation et multimédia.

• Avantages : conception résistante aux vibrations (basée sur la structure TFT robuste) qui s'adapte aux vibrations du véhicule ; le mode normalement noir réduit l'éblouissement dans les environnements sombres.

Développement et éducation intégrés

• Cas : utilisé par les étudiants et les ingénieurs pour le prototypage, comme les interfaces de contrôle de robots ou les affichages de dispositifs IoT.

• Avantages : Interface simple (CLK, HSYNC, etc.) pour une connexion facile aux microcontrôleurs courants (par exemple, STM32, Raspberry Pi).

• Applications étendues : terminaux de point de vente, écrans de surveillance de sécurité, tableaux de bord intelligents, etc.

Nous avons recueilli les commentaires des utilisateurs du secteur de la fabrication dans divers secteurs pour évaluer de manière exhaustive les performances réelles de ce module d'affichage. Veuillez noter que l'expérience est basée sur des spécifications et des applications typiques et peut varier en fonction de l'environnement d'utilisation spécifique.

Performances visuelles

• Luminosité et lisibilité : les utilisateurs signalent que le rétroéclairage de 620 cd/m² est suffisamment lumineux pour les environnements extérieurs ou intérieurs bien éclairés, garantissant une visibilité claire du contenu. Le rapport de contraste typique de 1 000:1 approfondit les noirs et éclaircit les blancs, améliorant ainsi l'expérience visuelle globale.

• Performance des couleurs : avec une gamme de couleurs couvrant 40 à 50 % (CIE1931), la reproduction des couleurs est réaliste, ce qui la rend adaptée à l'affichage de graphiques et d'images. Cependant, la gamme de couleurs peut être limitée pour les applications de conception graphique professionnelle.

• Temps de réponse : le temps de réponse typique de 40 ms est suffisant pour la plupart des contenus statiques et dynamiques. Bien qu'un léger flou de mouvement puisse se produire lors d'une lecture vidéo rapide, il est bien adapté au contrôle industriel et aux scénarios de jeux à faible vitesse.

Intégration et facilité d'utilisation

• Compatibilité de l'interface : l'interface RVB 24 bits est largement prise en charge, les utilisateurs signalant une intégration simple avec la série ARM Cortex-M ou les systèmes Linux. Les signaux de contrôle (tels que DEN, DISP) simplifient la configuration du timing.

• Gestion de l'alimentation : la large plage de tension d'entrée (VCC 2,65 ~ 3,3 V) permet une alimentation flexible, réduisant ainsi le besoin de régulation externe. La consommation d'énergie mesurée est relativement faible, ce qui contribue à l'efficacité énergétique.

• Taille et installation : Le design compact de 4,3 pouces s'adapte bien aux appareils à espace limité. La zone d'affichage active de 95,04 mm × 53,86 mm optimise le rapport écran/corps.

Adaptabilité environnementale

• Performances de température : il fonctionne de manière stable dans la plage de -10 °C à 60 °C et les utilisateurs confirment qu'il n'y a aucune anomalie d'affichage lorsqu'il est utilisé dans un équipement extérieur. La plage de température de stockage de -20°C à 70°C garantit la sécurité pendant le transport et le stockage.

• Durabilité : le panneau TFT et le circuit intégré de pilote SC7283 assurent un fonctionnement fiable, sans défaillance signalée dans les environnements de vibrations industrielles.

• Résumé des avis clients : "Cet écran offre un excellent rapport qualité-prix, une luminosité suffisante et une intégration simple. Il correspond parfaitement à nos exigences pour notre projet d'affichage embarqué. Le temps de réponse est acceptable, et la réponse du service après-vente est également rapide."
