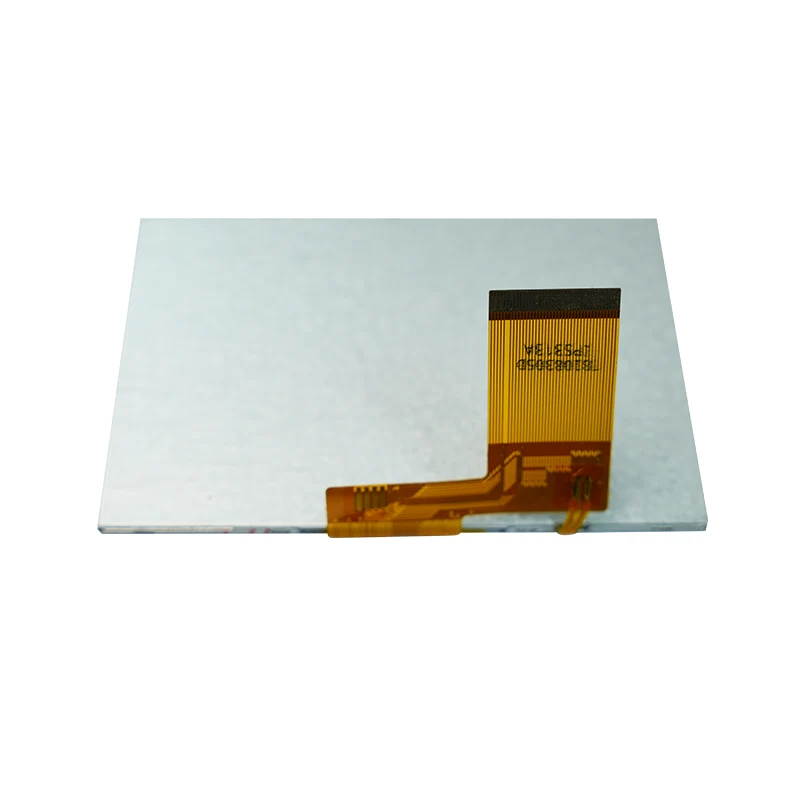

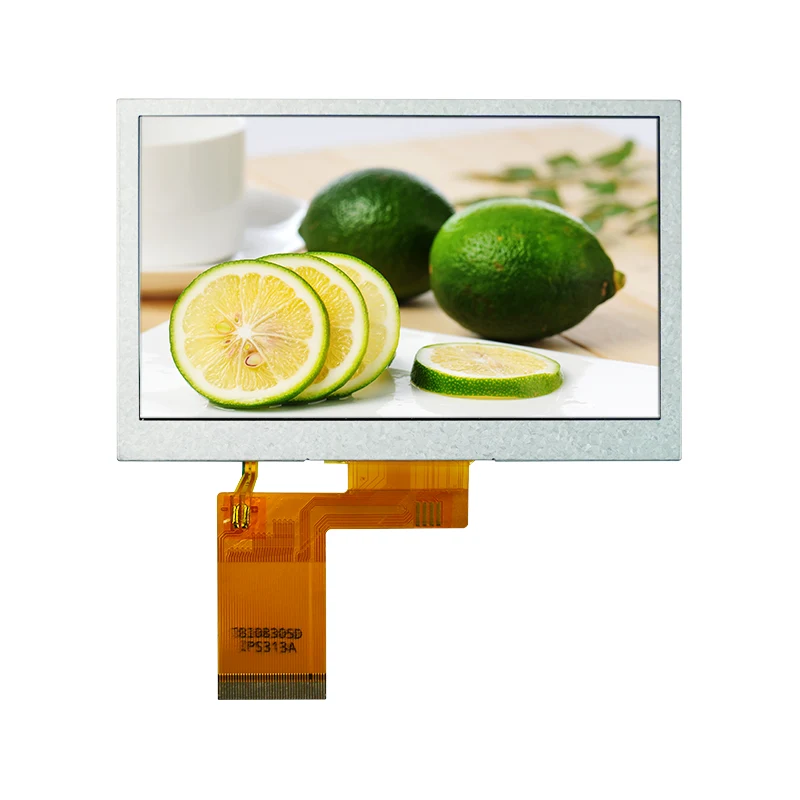

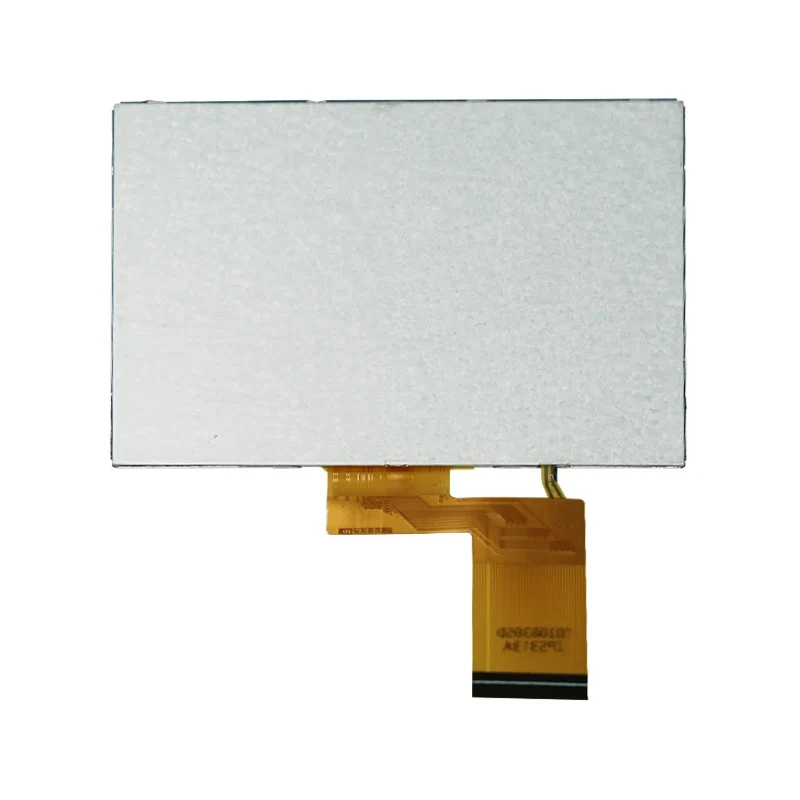

Module d'affichage LCD TFT couleur IPS transmissif de 4,3 pouces

Fonctionnalités principales

• Écran haute luminosité : luminosité typique de 500 cd/m² (minimum 450 cd/m²), garantissant une visibilité claire même dans une forte lumière ambiante.

• Fonctionnement à large température : prend en charge une plage de températures de fonctionnement de -20°C à 60°C, adaptée aux environnements industriels.

• Grands angles de vision : angle de vision horizontal typique de 70° et angle de vision vertical de 45° à 60°, permettant une visualisation confortable sous plusieurs angles.

• Réponse rapide : temps de réponse typique de 20 ms, idéal pour afficher des images dynamiques.

• Conception économe en énergie : fonctionne à une basse tension de 3,2 V avec une efficacité optimisée pour le rétroéclairage LED blanc.

Spécifications du module d'affichage LCD TFT couleur IPS transmissif personnalisé Tianfu de 4,3 pouces

Détails du module d'affichage LCD TFT couleur IPS transmissif Tianfu 4,3'

Le module d'affichage LCD TFT couleur IPS transmissif de 4,3 pouces est utilisé dans divers domaines comme suit :

Automatisation et contrôle industriels

• Panneaux IHM industriels : surveillance de la ligne de production, affichage de l'état des équipements

• Instruments de test et de mesure : oscilloscope, interfaces d'affichage de l'analyseur de spectre

• Terminaux de contrôle PLC : interfaces homme-machine pour les systèmes d'automatisation d'usine

Systèmes automobiles et de transport

• Écrans de navigation embarqués : écrans de navigation automobile de rechange

• Informations sur les transports en commun : systèmes d'arrivée aux arrêts de bus, terminaux de billetterie

• Instruments pour machines de construction : pelle, panneaux de commande de grue

Équipement médical et de santé

• Dispositifs médicaux portables : moniteur, affichages d'équipement de diagnostic

• Terminaux de surveillance de la santé : interfaces d'appareils de santé communautaires

• Instruments de laboratoire : écrans d'affichage de données pour les instruments d'analyse

Maison intelligente et IoT

• Panneaux de commande intelligents : interfaces tactiles pour les systèmes de contrôle centraux domestiques

• Écrans de surveillance de la sécurité : écrans du système d'interphonie du bâtiment

• Interfaces d'appareils intelligents : réfrigérateur haut de gamme, panneaux de commande de machine à laver

Équipement commercial et de vente au détail

• Systèmes POS : écrans de terminaux de vente au détail

• Écrans d'informations publicitaires : applications d'affichage numérique à petite échelle

L'évaluation de notre client : Panneau de thermostat industriel

Un fabricant d'équipements industriels a adopté ce module comme interface d'affichage pour son système de contrôle de la température. Il a fonctionné de manière stable pendant plus de 2 ans dans un environnement de stockage froid à -10°C, sans dégradation de la luminosité. L'angle de vision répond aux exigences de surveillance multi-angle.

Q1 : Quelles sont les exigences d'alimentation électrique pour ce module TFT de 4,3 pouces ?

R : Le module nécessite deux alimentations : 1) 3,2 V (typique) pour la section logique ; 2) 12-16 V pour le rétroéclairage LED, avec une valeur typique de 14 V. Le courant de rétroéclairage est d'environ 40 mA. Il est recommandé d'utiliser un convertisseur DC-DC stable pour éviter les fluctuations de tension affectant les performances d'affichage.

Q2 : Le module peut-il fonctionner normalement dans des environnements à basse température ?

R : Oui, ce module a subi des tests rigoureux et peut fonctionner normalement dans une plage de température ambiante de -20°C à 60°C. Dans les environnements à basse température, le temps de démarrage initial peut être légèrement prolongé (environ 1 à 2 secondes), mais les performances d'affichage ne sont pas affectées. La plage de température de stockage est de -20°C à 70°C.

Q3 : Quelles sont les caractéristiques de l’angle de vision du module ? Quelles positions d'installation sont appropriées ?

R : Ce module adopte une conception d'angle de vision de 12 heures, avec un angle de vision horizontal typique de 70° et un angle de vision vertical de 45° à 60°. Il convient pour une installation au niveau ou légèrement au-dessus des yeux de l’observateur. Pour les applications nécessitant une visualisation multi-angle, il est recommandé d'ajuster l'angle d'installation ou de sélectionner un modèle avec d'autres spécifications d'angle de visualisation.

Q4 : Le temps de réponse de 20 ms prend-il en charge la lecture vidéo ?

R : Le temps de réponse typique de 20 ms (maximum 30 ms) peut prendre en charge la plupart des scénarios d'application, notamment les mises à jour de données, la commutation d'interface graphique et la lecture vidéo en définition standard. Pour les applications de vidéo animée ou de jeux à grande vitesse, il est recommandé de choisir un modèle dédié avec un temps de réponse plus court.

Q5 : Quelle est la durée de vie du module et la dégradation du rétroéclairage ?

R : Dans des conditions de fonctionnement nominales, le module est conçu pour avoir une durée de vie de plus de 30 000 heures. La dégradation de la luminosité du rétroéclairage LED est généralement inférieure à 10 % en 10 000 heures. Il est recommandé d'éviter de fonctionner à la luminosité maximale pendant de longues périodes afin de prolonger la durée de vie du rétroéclairage.

Q6 : Est-il compatible avec la fonctionnalité tactile ?

R : Ce modèle est un module d'affichage uniquement et n'intègre pas de fonctionnalité tactile. Cependant, nous pouvons fournir des composants d’écran tactile résistifs ou capacitifs correspondants et vous aider dans le processus de laminage. L'écran tactile doit être acheté et intégré séparément.

Exemple de politique d'approvisionnement

Disponibilité des échantillons : des échantillons en petits lots de 1 à 10 pièces sont disponibles pour l'évaluation et les tests des clients.

Documentation incluse : Chaque exemple de package comprend :

• Fiche technique complète du produit

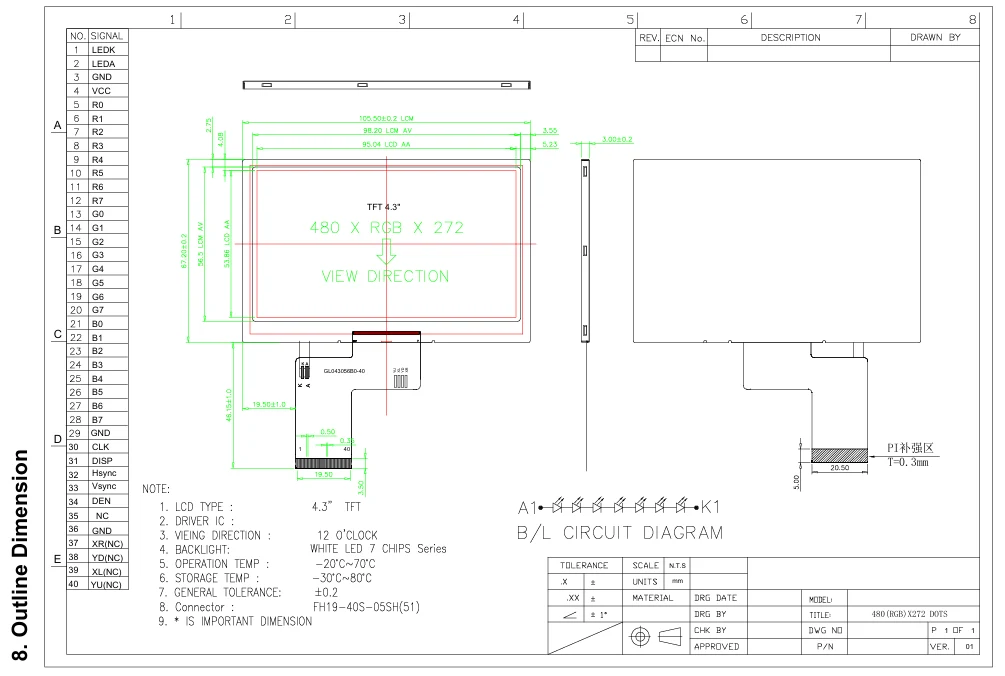

• Dessins mécaniques (fichiers CAO aux formats DXF/STEP)

• Définitions des broches et schéma de connexion électrique

• Synchronisation d'initialisation recommandée et code de configuration du registre

• Directives de fonctionnement sûr et de protection ESD

Exemples de recommandations d’évaluation

Avant de demander des échantillons, veuillez vous assurer que votre équipe technique dispose des capacités suivantes :

• Capacité de pilotage : capacité à fournir une alimentation logique de 3,2 V et une alimentation de rétroéclairage LED de 12 à 16 V pour le module

• Compatibilité d'interface : la carte mère du système peut accueillir un connecteur FH19‑40S‑0.5SH(51) à 40 broches ou une solution d'adaptateur équivalente

• Prise en charge des signaux : la puce de contrôle principale peut produire des signaux d'interface parallèle RVB 24 bits ou 16 bits.

• Considérations thermiques : espace de dissipation thermique suffisant réservé à l'intérieur de votre appareil

🔧 Portée du support technique professionnel

Support technique de base (fourni gratuitement)

Nous offrons le support technique professionnel suivant lié au module LCD aux clients directs :

1. Spécifications et conseil en intégration

• Interprétation des caractéristiques électriques des modules et recommandations de conception d'alimentation

• Analyse d'installation mécanique et de compatibilité structurelle

• Conseils sur les processus de soudage des connecteurs et d'assemblage de câbles

• Recommandations pour l'évaluation de l'adaptabilité environnementale (température/humidité)

2. Documentation technique du pilote IC

• Fiche technique complète pour le circuit intégré du pilote ILI6485.

• Exemples détaillés de configuration de registre et de séquence d'initialisation

• Analyse des paramètres de synchronisation de l'interface et recommandations de correspondance

• Schéma de référence pour la correction gamma des couleurs

3. Guide de réglage des performances optiques

• Méthodes et normes de test d'uniformité de la luminosité

• Suggestions d'optimisation pour les caractéristiques de l'angle de vue dans les installations réelles

• Instructions de réglage pour le contraste et les performances des couleurs

• Schémas de test et d'évaluation des temps de réponse

4. Prise en charge de la vérification de la fiabilité

• Conditions et cycles de test de déverminage recommandés

• Conception et recommandations de protection ESD

• Méthodes de test du cycle de température

• Points clés pour l'évaluation de la fiabilité opérationnelle à long terme

Réponse du support technique

• Délai de réponse : demandes techniques traitées dans les 24 heures les jours ouvrables

• Méthodes de communication : assistance par e-mail, téléphone et réunions en ligne pour un échange technique approfondi

• Documentation : tous les documents techniques fournis en chinois et en anglais

• Bibliothèque FAQ : une bibliothèque de solutions pour les problèmes d'intégration courants est établie pour référence client.
