Module d'écran LCD 2,8 '8 bits standard TN
  • Module d'écran LCD 2,8 '8 bits standard TNModule d'écran LCD 2,8 '8 bits standard TN
  • Module d'écran LCD 2,8 '8 bits standard TNModule d'écran LCD 2,8 '8 bits standard TN
  • Module d'écran LCD 2,8 '8 bits standard TNModule d'écran LCD 2,8 '8 bits standard TN

Module d'écran LCD 2,8 '8 bits standard TN

TNE 2,8 '8 bits 8 bits standard TN TFT LCD Module d'écran: Rugged -20 ° C à + 70 ° C Fonctionnement (stockage: -30 ° C à + 80 ° C) avec un pilote ST7789V, 262k couleurs et 500: 1 contraste. Prend en charge les interfaces parallèles SPI / RVB / 8 bits. Comprend un rétroéclairage 4-LED (3,2 V, 80mA, 280 CD / m²), une réponse 16 ms et une conception compacte 50,0 × 69,20 × 2,9 mm. Le module d'écran LCD TN TNT 2,8 '8 bits est conçu pour l'automobile HMI, les commandes industrielles et l'IoT en plein air avec choc thermique / résistance à l'humidité.

Prise en charge des commandes d'essai de petit groupe et des conceptions de firmware / interface personnalisées, China Tianfu TFT LCD Module Factory, assure une intégration transparente dans les contrôles intelligents / instruments portables, soutenu par une garantie de 12 mois.


Module d'écran LCD TN TN TNT TNE 2,8 '8 bits TNT en fonctionnalités

1. durabilité de qualité industrielle

Fonctionne en -20 ° C à + 70 ° C avec une résistance à 90% d'humidité et survit aux tests de choc thermique (-20 ° C ↔70 ° C), assurant la fiabilité des environnements industriels automobiles, extérieurs et rigoureux.

2.Multi-interface flexibilité

Prend en charge les interfaces parallèles, SPI et série 8 bits, compatibles avec divers MCU pour l'intégration transparente et le temps de développement réduit.

3. affichage de haute performance

Résolution 240 × 320 avec 262k couleurs, rapport de contraste 500: 1 et temps de réponse 16 ms pour les visuels nets dans des applications dynamiques.

4. Efficacité énergétique optimisée

Entrée de tension large (2,5–3,6 V) et rétroéclairage à 4 LED économe en énergie (3,2 V @ 80mA, 280 CD / m²) minimiser la consommation d'énergie sans compromettre la luminosité.


Tianfu personnalisé 2,8 '8 bits standard TN TFT LCD MODULE SPÉCIFICATION

Type d'affichage

2,8 "TFT-LCD (normalement blanc, transmissif)

Résolution

240 × 320 pixels (matrice de points graphiques)

Zone active

43,20 mm (w) × 57,60 mm (h)

IC de conducteur

ST7789V

Tension logique (VCC)

2,5–3,6 V (typ. 3,3 V)

Tension d'entrée (will / vih)

Faible: GND - 0,2 × VCC / haut: 0,8 × VCC - VC

Configuration de rétroéclairage

4 LED blancs en parallèle (80mA 3.2 V)

Luminosité du rétroéclairage

250–300 cd / m² (typ. 280 cd / m²)

Dimensions de contour

50,0 mm (W) × 69,20 mm (H) × 2,9 mm (T)

Température de fonctionnement

-20 ° C à + 70 ° C (90% RH max)

Température de stockage

-30 ° C à + 80 ° C (80% RH max)

Rapport de contraste

500: 1 (typique)

Temps de réponse

16 ms (typique)

Angle de vision

- Horizontal: ± 45 ° (CR ≥10)
- Vertical (haut / en bas): 50 ° / 20 ° (CR ≥10)

Gamout de couleur (CIE 1931)

Blanc: (0,301x, 0,337 ans)
Rouge: (0,621x, 0,332 ans)
Vert: (0,294x, 0,577 ans)
Bleu: (0,141x, 0,157y)

Transmittance

6,4% (typique)

Type d'interface

- Parallèle MCU 8 bits (timing 8080)
- série 9 bits à 3 lignes
- série de voies à 2 données
- série 8 bits en 4 lignes

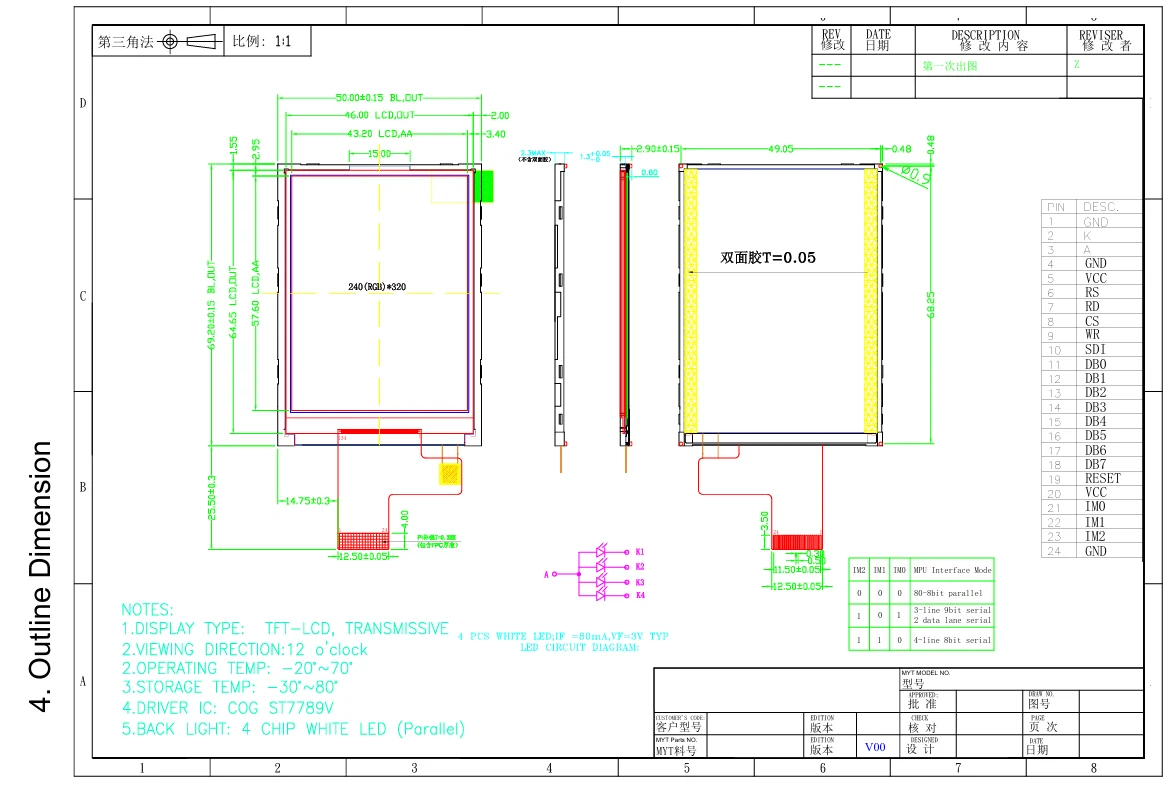

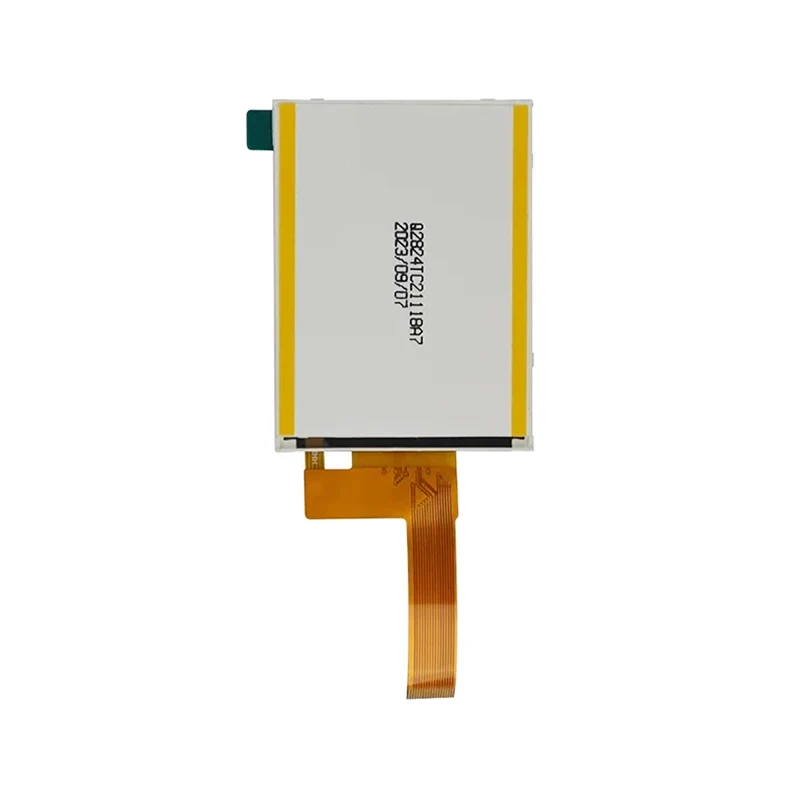

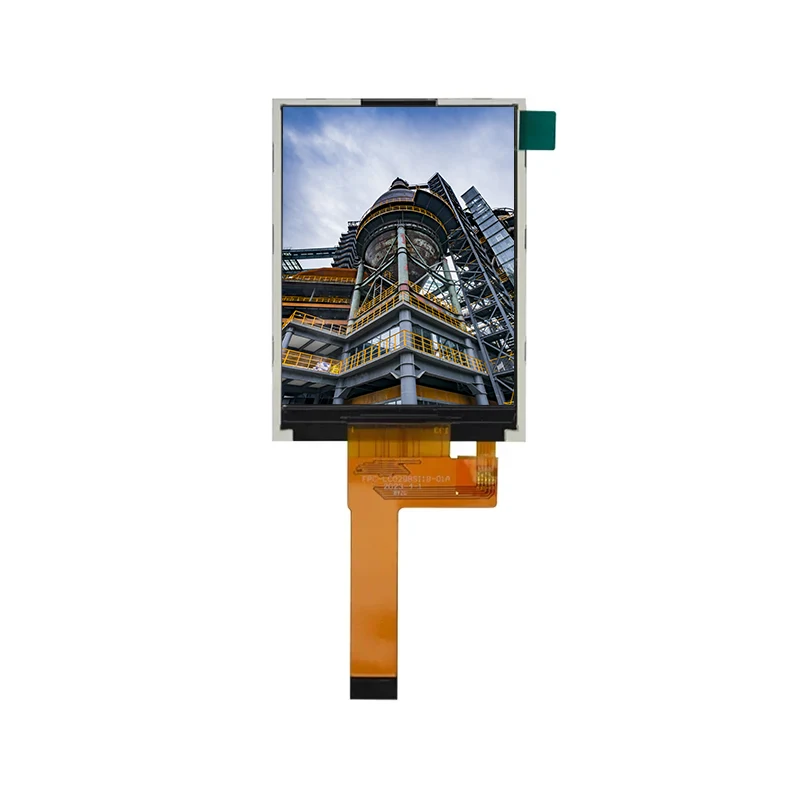

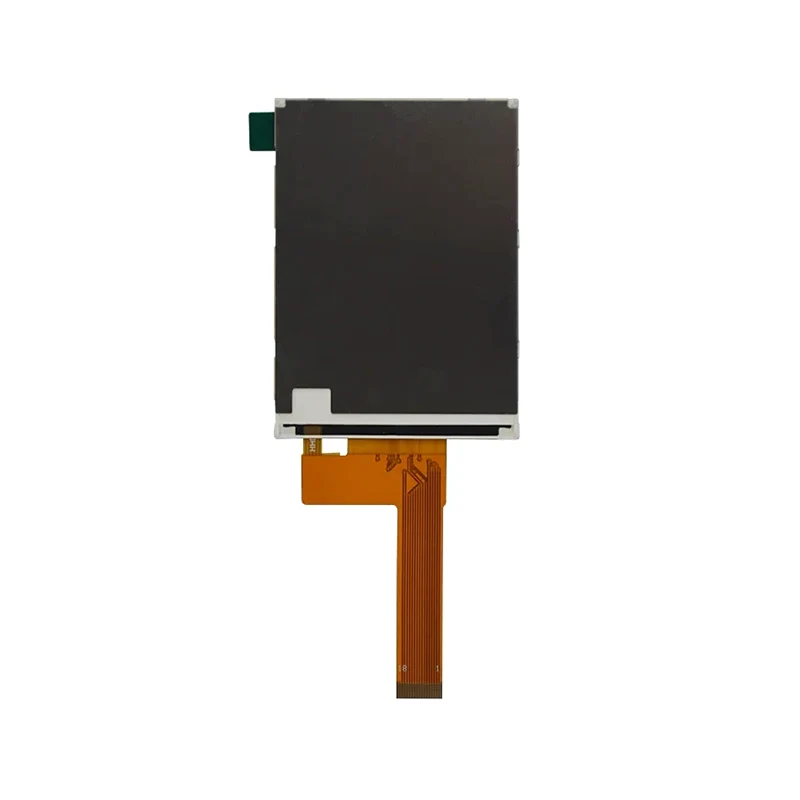

TIANFU 2,8 '8 bits standard TN TFT LCD MODULE Détails du module


Application du module d'écran LCD TN TN TN TN TNT TN

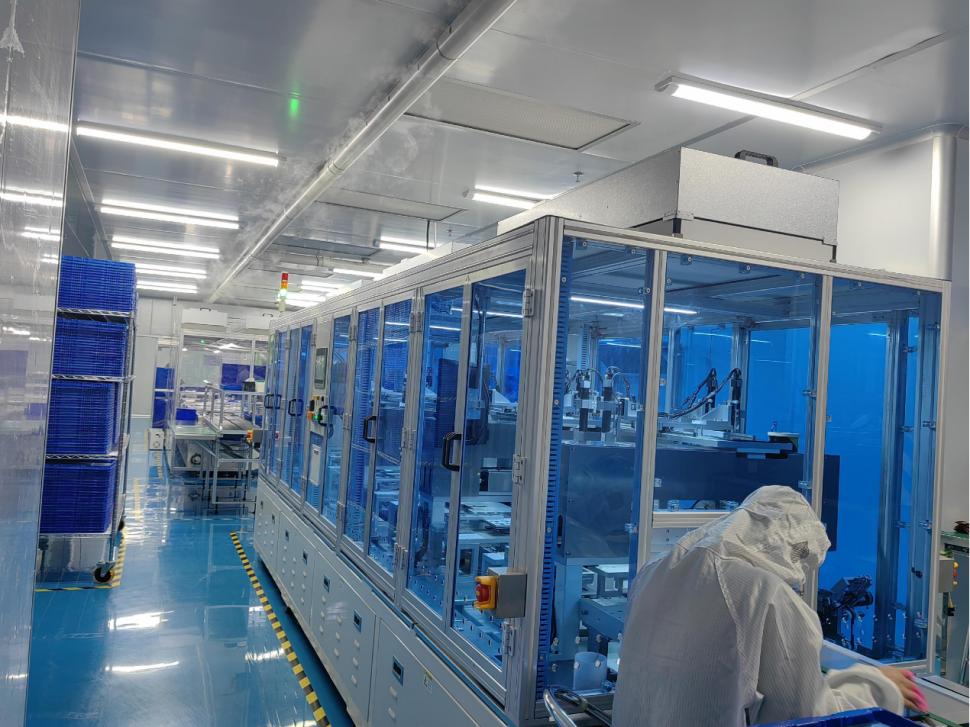

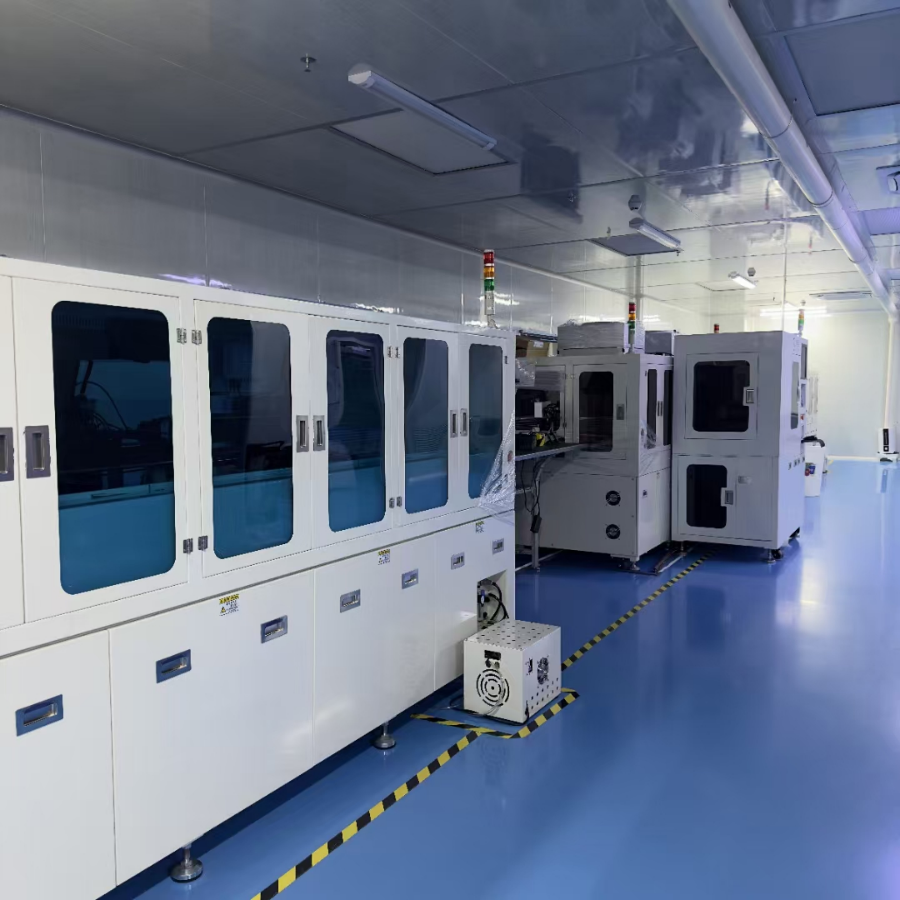

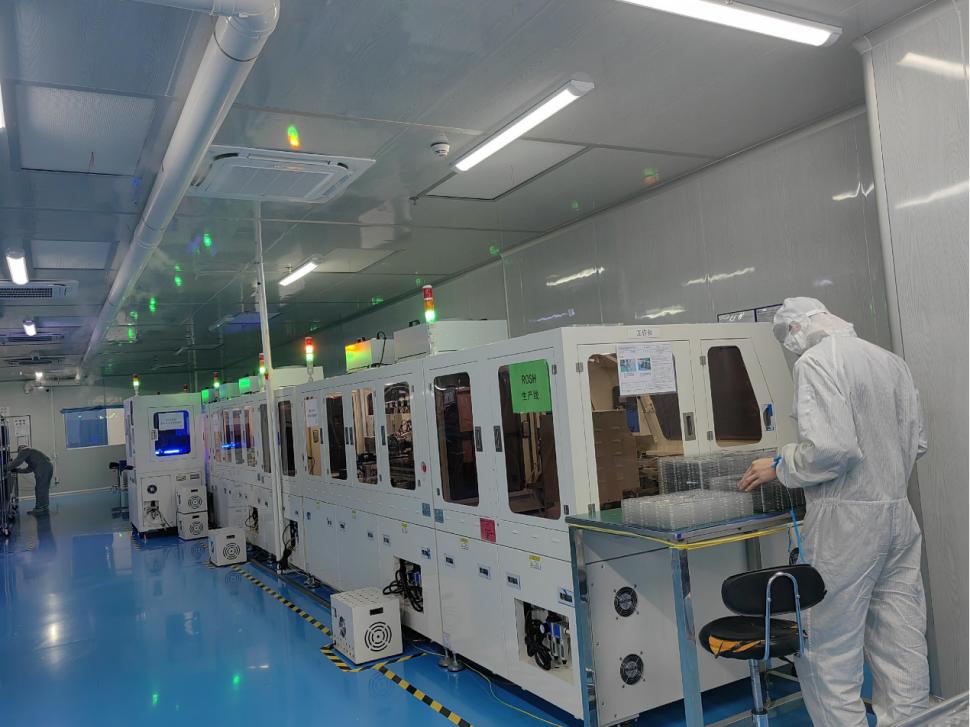

Tianfu à l'heure

Produits standard

Produits personnalisés

Quantité de commande

Délai de livraison

Type de personnalisation

Délai de livraison

1-30 PCS

Immédiatement

Général

5-8 semaines

31-100 PCS

1 semaine

FPC

4 semaines

101-500 PCS

1-2 semaines

Ctp

6 semaines

501-1000 PCS

2-5 semaines

B / l

6 semaines

1001-5000 PCS

4-5 semaines

Conseil conducteur

8 semaines

5000+ PCS

5-7 semaines

Écran LCD

16 semaines
