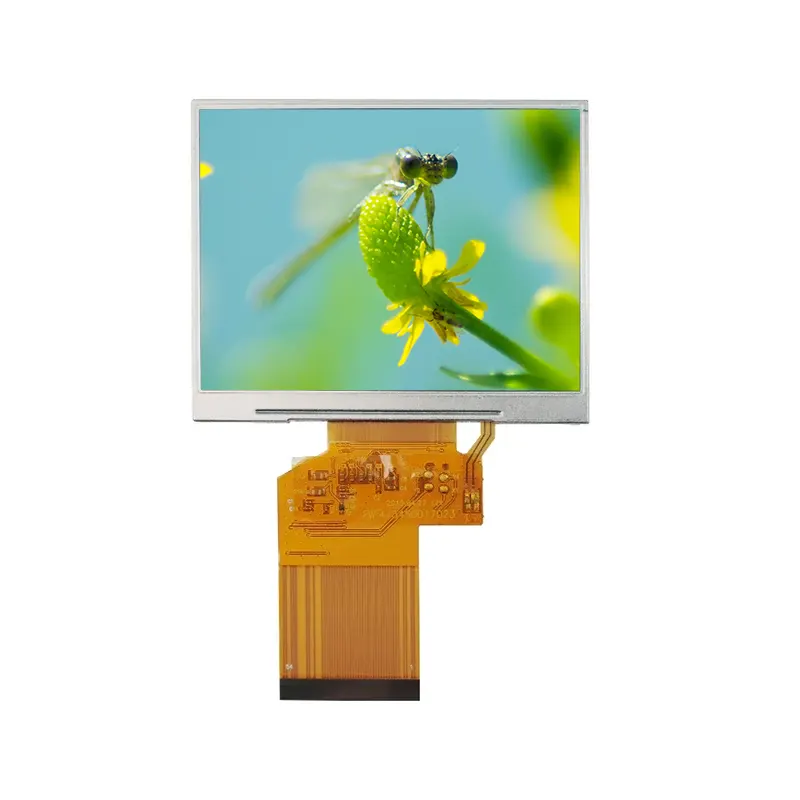

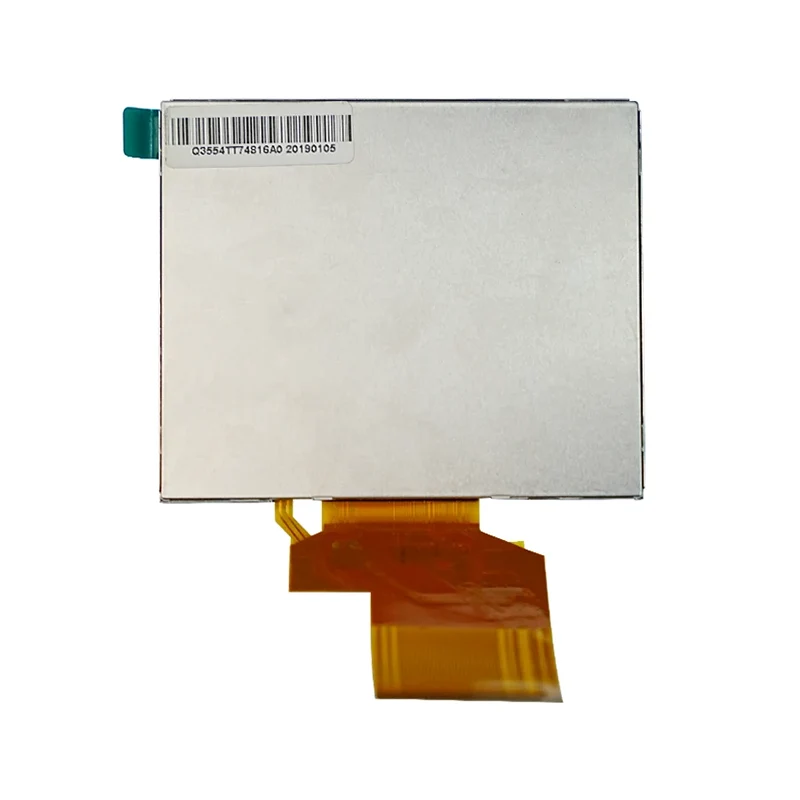

Module d'écran LCD TN TFT standard industriel de 3,5 pouces

Tianfu, un fabricant chinois d'écrans LCD spécialisé dans les écrans de haute qualité, économiques et personnalisables, propose le module d'écran LCD TFT TN standard industriel de 3,5 pouces. Conçu pour les environnements difficiles, ce module offre une résolution de 320 × RVB × 240, 16,7 millions de couleurs et le circuit intégré de pilote HX8238D, prenant en charge des interfaces polyvalentes (RVB 24 bits, RVB série, CCIR601/656) pour une intégration transparente dans les systèmes industriels. Les principales spécifications incluent une adaptabilité à la température de qualité industrielle (-20°C ~ +70°C en fonctionnement, -30°C ~ +80°C en stockage), un rétroéclairage à 6 LED, un rapport de contraste de 350:1 et des dimensions compactes (76,90 × 63,9 × 3,26 mm).

Spécification

Détails du module d'écran LCD TFT Tianfu 3,5 '

Qu'il soit utilisé dans une interface homme-machine (IHM), des compteurs d'affichage d'état, des écrans d'appareils portables ou des terminaux de lecture multimédia, le module d'écran LCD TFT TN standard industriel de 3,5 pouces offre des solutions d'affichage claires, stables et fiables.

1. Contrôle industriel et automatisation

· Panneaux de contrôle PLC et interfaces homme-machine (IHM)

· Instruments de test portables (multimètres, oscilloscopes)

· Panneaux de commande pour robots industriels/automatisation

· Unités de contrôle à distance (grues, machines de construction)

· Terminaux portables d'acquisition et d'inspection de données

2. Maison intelligente et Internet des objets (IoT)

· Panneaux de commande pour maison intelligente/écrans de commande centraux

· Interrupteurs muraux intelligents

· Panneaux de commande d'appareils électroménagers (climatiseurs, machines à laver, portes de réfrigérateur/machines à glaçons intelligentes, lave-vaisselle, fours, fours à vapeur, combos de lavage/séchage à chargement frontal, commandes intelligentes de climatiseur/système d'air frais, chauffe-eau intelligents)

3. Electronique grand public et équipement commercial

· Consoles de jeux portables, cadres photo numériques, lecteurs DVD portables, écrans d'affichage de haut-parleurs/radio Bluetooth, terminaux de point de vente, terminaux de commande, machines de pointage, dictionnaires électroniques, machines/dispositifs d'apprentissage pour l'éducation préscolaire, claviers électroniques, terminaux portables commerciaux (terminaux de commande, lecteurs de codes-barres)

Pourquoi plus de 200 clients continuent-ils à nous choisir ?

Avantages principaux

• Conception multi-interface pour une compatibilité élevée

Prend en charge simultanément le RVB parallèle, le RVB série et CCIR656/601, permettant une adaptation flexible aux différents schémas de contrôle principaux et réduisant les coûts d'ajustement matériel des clients.

• Adaptabilité environnementale de qualité industrielle

Offre une plage de températures de fonctionnement de -10 °C à +60 °C et a passé avec succès plusieurs tests de fiabilité, notamment le stockage à haute et basse température, les cycles de température, les vibrations et les décharges électrostatiques, ce qui le rend adapté aux environnements difficiles.

• Expérience optique et tactile optimisée

Adopte un film mat résistant aux anneaux de Newton pour éliminer les franges d'interférence et garantir un fonctionnement tactile fluide ; la dureté de la surface est ≥ 3H pour la résistance aux rayures, idéale pour les scénarios de fonctionnement à haute fréquence.

• Structure mécanique précise et conception facile à assembler

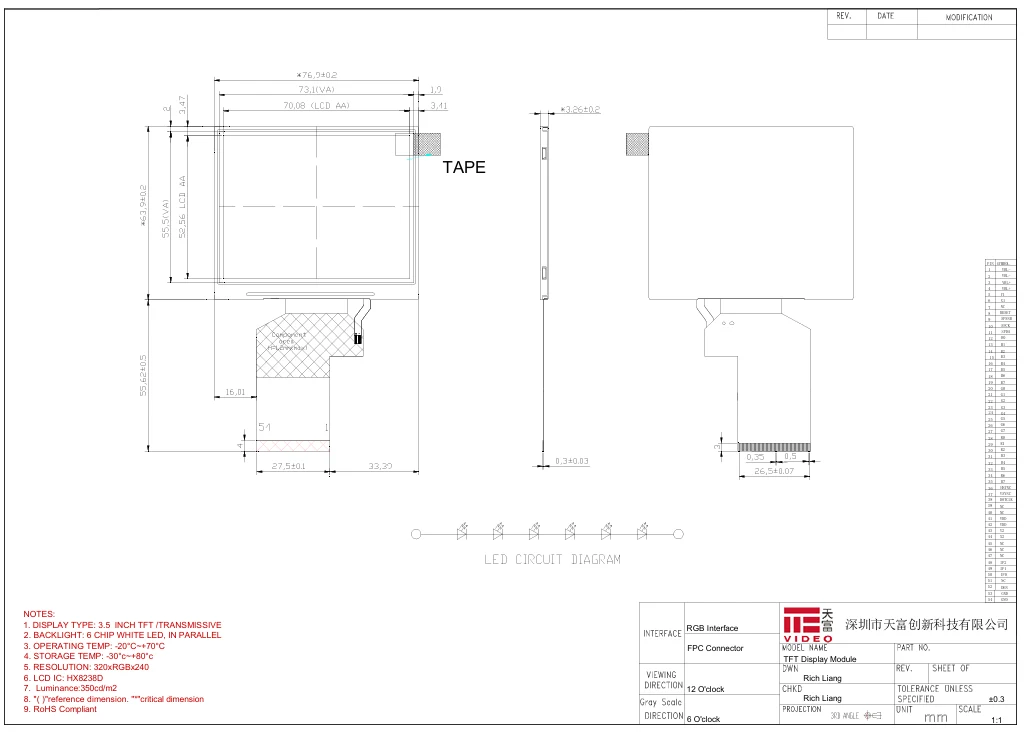

Fournit plusieurs ensembles de dimensions clés, notamment AA, OD, VA et cadre en caoutchouc, facilitant l'ouverture des trous structurels et la conception du laminage des clients et réduisant les difficultés d'assemblage.

• Large alimentation en tension et faible consommation d'énergie

Dispose d'une large plage de tension d'entrée de 2,6 V à 3,6 V, avec une faible sensibilité aux fluctuations de l'alimentation, adaptée aux environnements alimentés par batterie ou d'alimentation industrielle.

Votre partenaire LCD de confiance avec 16 ans d'expérience spécialisée --- Tianfu

Lorsque vous comparez plusieurs fournisseurs, au-delà des paramètres et des prix, nous souhaitons transmettre notre valeur unique en tant que fabricant de petite et moyenne taille avec plus de 16 ans d'expérience dédiée dans l'industrie des écrans à cristaux liquides. En nous choisissant, vous obtenez bien plus qu'un simple module d'affichage : vous gagnez un partenaire à long terme stable, fiable et très réactif.

✅ Nous connaissons nos produits et, plus important encore, nous comprenons vos besoins

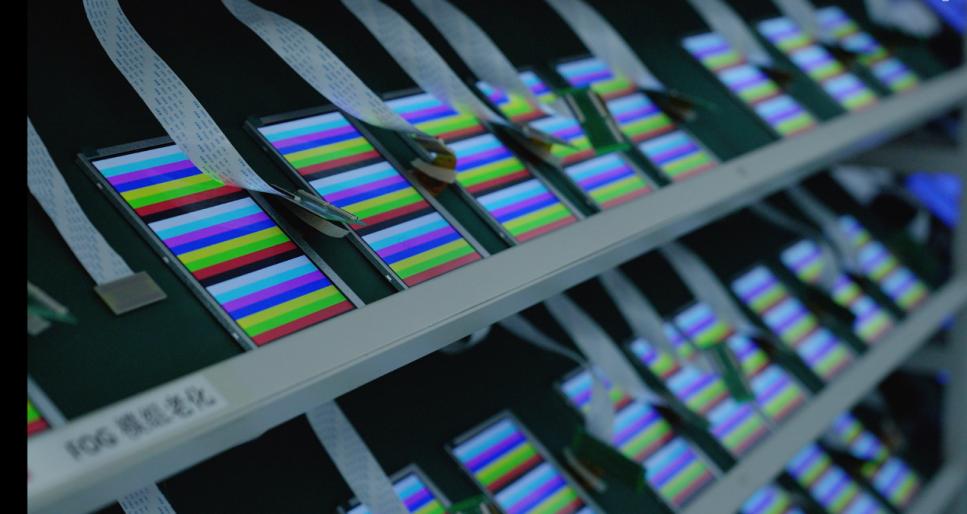

· Processus de fabrication éprouvés : 16 années d'expérience accumulée nous ont permis d'acquérir une maîtrise approfondie de l'application des circuits intégrés de pilotes classiques tels que le HX8238D. Du collage COG et du laminage du film ITO aux tests de vieillissement et à l'inspection à 100 %, nous avons établi des flux de production matures et stables, garantissant que chaque module que vous recevez offre des performances, une fiabilité et une durabilité constantes.

· Conception ciblée sur les points douloureux : la compatibilité multi-interface du module (RVB/CCIR) et la tolérance à large température de qualité industrielle sont le résultat d'optimisations de conception basées sur de nombreux commentaires des clients. Nous comprenons que les clients de petits et moyens lots ont besoin d'un écran « polyvalent » et robuste pour répondre aux diverses exigences de plusieurs projets.

✅ Notre échelle modérée signifie une plus grande concentration et flexibilité

· Réponse et communication rapides : Pas de procédures lourdes typiques des grandes entreprises. Vos demandes techniques, confirmations de spécifications ou demandes de modification seront directement traitées par des ingénieurs ou des chefs de projet expérimentés, avec des délais de réponse mesurés en heures plutôt qu'en jours.

· Prise en charge flexible de la personnalisation : que vous ayez besoin d'ajustements de la longueur du FPC, du brochage de l'interface, de la luminosité du rétroéclairage ou d'une adaptation en petits lots de codes d'initialisation de micrologiciel spécifiques, nous avons la capacité de fournir des réponses techniques rapides. Votre commande de 500 unités est traitée avec la même priorité que les grands comptes.

· Valeur axée sur la concentration : nous sommes spécialisés dans la fabrication d'écrans TFT et tactiles de petite à moyenne taille, avec toutes les améliorations de processus et les mesures de contrôle qualité centrées sur cette activité principale. Ce que vous obtenez est le résultat d’une équipe dédiée à un domaine d’expertise ciblé.

✅ Nous valorisons notre réputation, garantissant une qualité contrôlée et un approvisionnement stable.

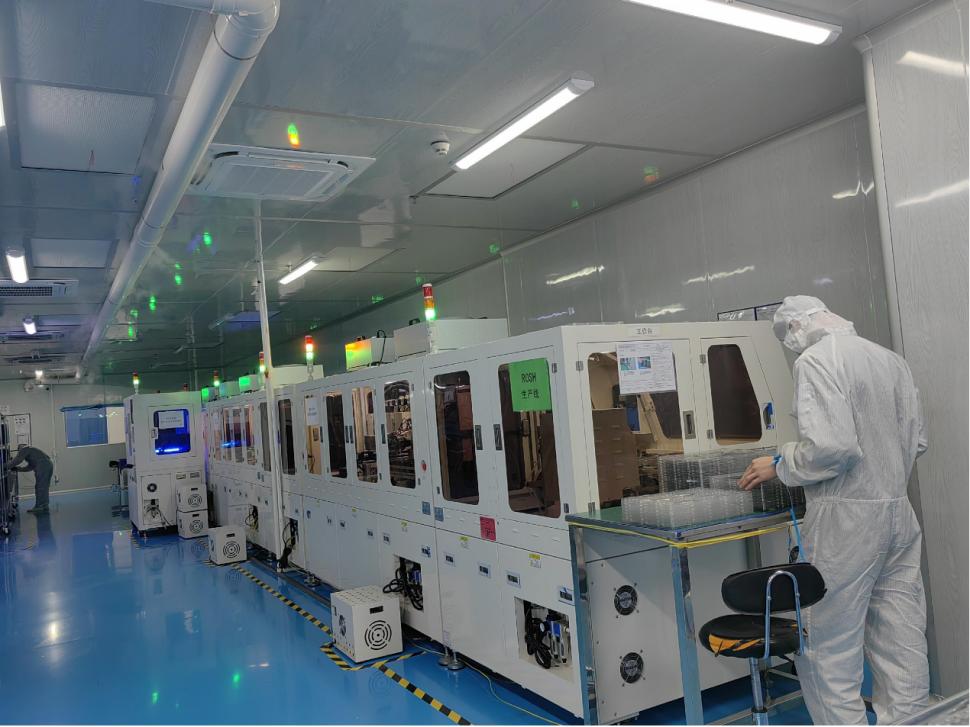

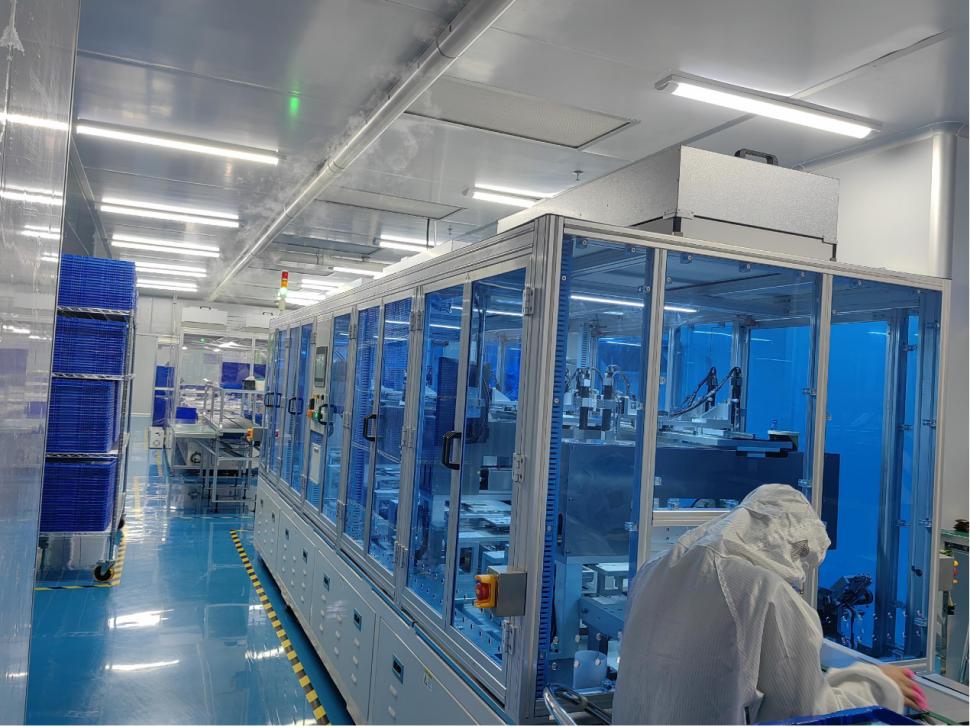

· Gestion interne du cycle complet : depuis l'approvisionnement en matériaux et le placement SMT jusqu'à l'assemblage et aux tests des modules, tous les processus critiques sont réalisés dans nos propres installations. Cela garantit une traçabilité et un contrôle complets de la qualité, éliminant les risques de fluctuations de qualité causées par l’externalisation.

· Engagement d'approvisionnement à long terme : nous reconnaissons pleinement l'importance du cycle de vie des produits pour vos projets. Pour les composants classiques tels que le HX8238D, nous avons établi un système d'inventaire sécurisé et pouvons fournir un approvisionnement continu garanti, répondant ainsi à vos besoins de production à long terme sans soucis.

· Coopération transparente : nous sommes heureux de fournir des fiches techniques détaillées, des rapports de test et même des introductions de processus. Nous pensons que ce n'est que lorsque les clients prennent des décisions d'achat éclairées que des partenariats à long terme peuvent être établis.

✅ Assistance complète avant-vente et après-vente

· Support de développement prêt à l'emploi : chaque module est livré avec des définitions d'interface claires, des codes de pilote validés (compatibles avec les plates-formes MCU courantes) et des références schématiques, réduisant considérablement le temps de débogage de vos ingénieurs.

· Assistance à la mise en œuvre de la production : si vous utilisez nos modules pour la première fois, nous pouvons vous fournir des directives sur le soudage, les précautions d'assemblage et des tests fonctionnels simples, vous aidant ainsi à réaliser une production de masse fluide.

· Assurance qualité fiable : tous les modules sont soumis à des tests électriques à 100 % et à des inspections de fiabilité par échantillonnage avant expédition, et bénéficient d'une garantie de qualité de 12 mois.

En résumé, nous choisir, c'est choisir un partenaire fiable qui offre :

Produits raffinés par 16 ans d'expérience dans l'industrie + Réactivité agile à vos besoins de personnalisation en tant que petite et moyenne entreprise + Contrôle qualité rigoureux comme pour sauvegarder notre propre marque.

Nous ne sommes peut-être pas le plus grand fournisseur du marché, mais nous nous engageons à être celui qui vous comprend le mieux et vous offre la plus grande tranquillité d'esprit.

FAQ

Q1 : Cet écran prend-il en charge la fonctionnalité tactile ?

Oui, ce module intègre un écran tactile résistif (film ITO) qui prend en charge le toucher en un seul point. Il dispose d'une interface résistive standard à 4 fils et nécessite une puce de contrôle tactile externe ou un MCU avec un CAN intégré.

Q2 : Pouvez-vous fournir une version avec contact capacitif ?

La version standard actuelle est dotée d'un contact résistif. Pour le toucher capacitif (prenant en charge le toucher multipoint), veuillez nous contacter pour la personnalisation.

Q3 : Quelle est la différence entre CCIR656 et CCIR601 dans l'interface ? Comment dois-je choisir ?

CCIR656 est un format de signal de synchronisation intégré (couramment utilisé pour les flux vidéo numériques), tandis que CCIR601 est un format de signal de synchronisation distinct. Si votre processeur émet des signaux vidéo standard ITU-R BT.656/BT.601 (par exemple, certains processeurs multimédia), une connexion directe est possible. Si vous n'êtes pas sûr, veuillez fournir votre modèle de contrôle principal et nous vous aiderons à faire la sélection.

Q4 : La plage de températures de fonctionnement de -10 °C à +60 °C peut-elle être étendue à une plage plus large ?

Le produit standard présente cette plage de température. Pour les exigences industrielles à températures élevées telles que -30°C ~ +80°C, la personnalisation peut être discutée, ce qui implique généralement des ajustements aux matériaux à cristaux liquides et aux processus de fabrication.

Q5 : Des cartes de pilotes ou des cartes d'adaptateur correspondantes sont-elles disponibles ?

Nous pouvons fournir des cartes d'adaptation RVB et des cartes d'adaptation tactiles (y compris des circuits intégrés tactiles) pour simplifier la conception de vos circuits. Veuillez consulter notre équipe commerciale pour plus de détails.

Liés à la production et à l’utilisation

Q6 : Quel est le niveau de protection ESD du module ?

Le module a passé avec succès les tests ESD de ±8 kV (décharge dans l'air) / ±4 kV (décharge par contact), répondant aux exigences des environnements industriels généraux. Il est recommandé de prendre des mesures de mise à la terre et d'isolation appropriées lors de la conception du boîtier du produit.

Q7 : Un temps de réponse de 15 ms provoquera-t-il un flou de mouvement ?

15 ms est le temps de réponse gris à gris typique, suffisant pour la plupart des scénarios tels que le contrôle industriel, l'instrumentation et les interfaces interactives. Pour la lecture vidéo à grande vitesse (par exemple, au-dessus de 30 ips), il est recommandé d'évaluer les performances réelles de l'image dynamique.

Q8 : Comment le rétroéclairage du module est-il connecté ?

Le module lui-même n'inclut pas de circuit pilote de rétroéclairage, mais fournit des broches de rétroéclairage LED (généralement +3,3 V et GND). Vous devez connecter une source de courant constant externe ou un circuit pilote de rétroéclairage. Le courant dépend de la configuration série-parallèle des LED de rétroéclairage (valeur typique : environ 60-100 mA).
