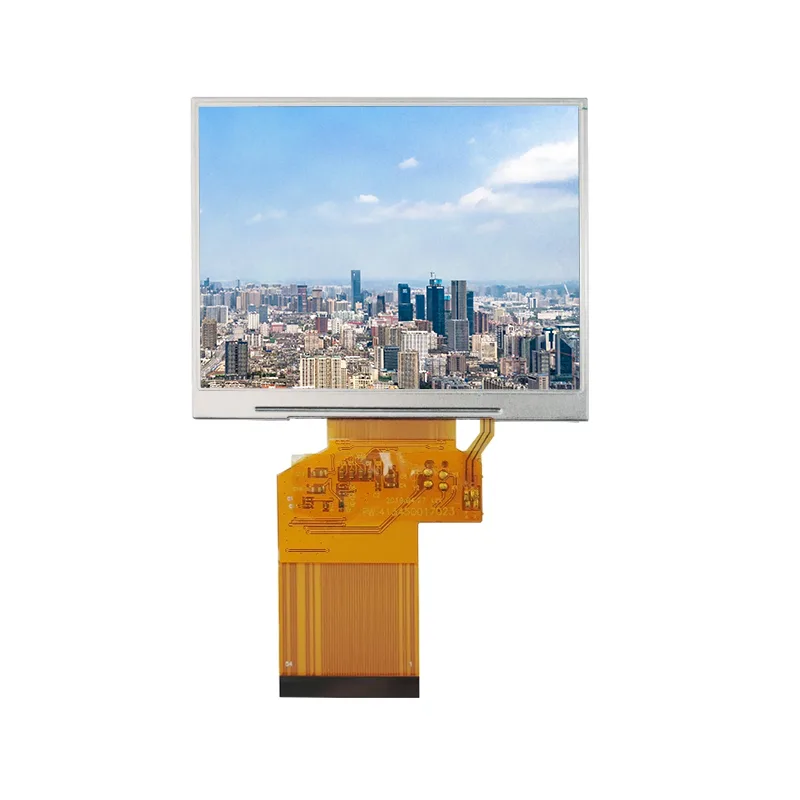

Module d'écran LCD 3,5 'Contrôle industriel TFT

Module d'écran LCD IPS TFT Control IPS 3,5 '. Comprend une résolution 320 × RVB × 240, des zones ultra-minces (0,3 ± 0,03 mm) et une précision dimensionnelle de ± 0,2 mm. Optimisé pour la direction de la vision libre avec des spécifications d'alignement en verre-noir strictes. Le module d'écran LCD IPS TFT de contrôle industriel 3.5 est idéal pour l'intégration d'affichage à haute précision.

envoyer une demande

Description du produit

Prise en charge des commandes d'essai de petit groupe et des conceptions de firmware / interface personnalisées, la fabrication de modules d'affichage LCD China TFT, Tianfu assure une intégration transparente dans les contrôles intelligents / instruments portables, soutenus par une garantie de 12 mois.

En fonctions de stock

1. Construction de haute précision

Les tolérances dimensionnelles strictes dans ± 0,2 mm assurent un ajustement et une intégration fiables.

2. Affichage optimisé de 3,5 "

Le module d'écran LCD IPS TFT de contrôle industriel 3,5 'dispose d'un panneau LCD de résolution RVB 320 × RVB × 240 pour des performances visuelles claires.

3. zones de conception ultra-minces

Les zones critiques atteignent des profils remarquablement minces à 0,3 ± 0,03 mm.

4.Cifflage et assemblage motivés

Le module d'écran LCD IPS TFT de contrôle industriel de 3,5 'permet une direction de visualisation gratuite et comprend des spécifications d'alignement de verre à blou précises (0,59 mm / 1,35 mm).

Spécification

Type de module	TFT de 3,5 pouces
Résolution	320 × RGB × 240
Interface	RVB 24 bits / série RVB / CCIR656 / CCIR601
Film (film ito)	Anneau anti-newton mat, 0,188 mm d'épaisseur, résistance à la feuille: 350 Ω Ω
IC de conducteur	HX8238D

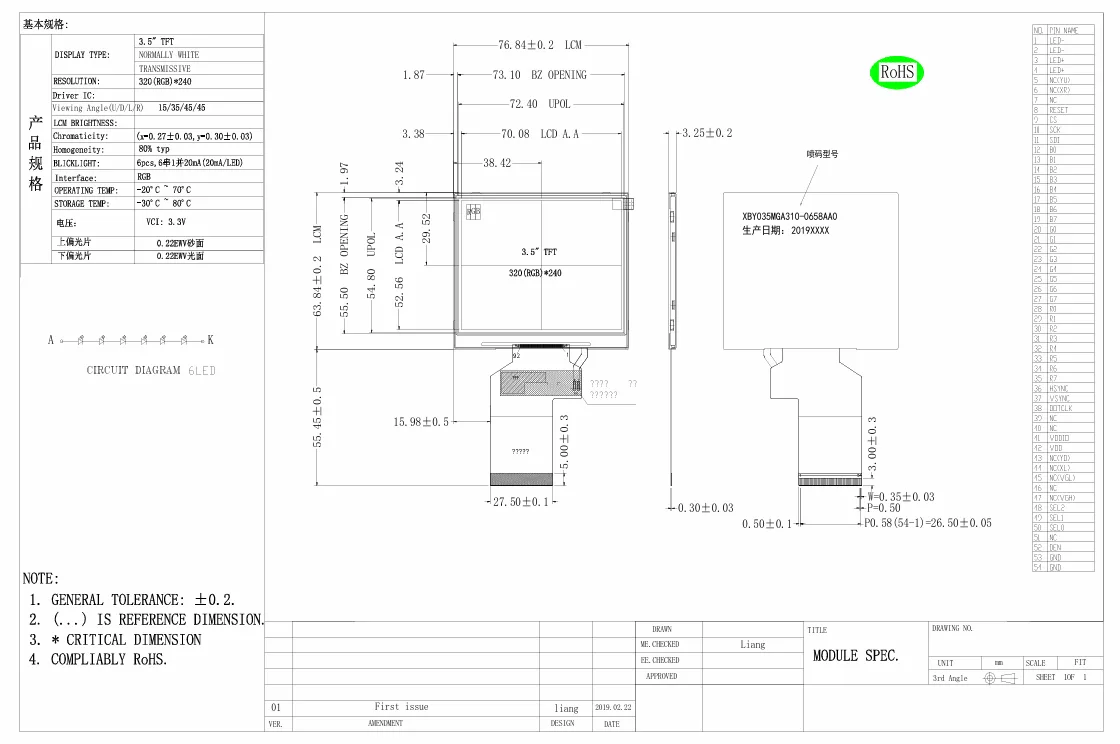

Dimensions mécaniques	76,90 × 63,9 × 3,26 mm
Zone active	70,08 × 52,56 mm
Température de fonctionnement	-10 ° C ~ + 60 ° C
Température de stockage	-20 ° C ~ + 70 ° C
Dureté de surface	≥ 3h
Temps de réponse	≤ 15 ms
Résistance au circuit (x)	150 - 550 Ω (côté film)
Résistance au circuit (Y)	450 - 1100 Ω (côté verre)
Dimensions clés	AA (zone active): 55,20 x 96,65 mm OD (contour): 66,80 x 105,40 mm Adhésif VA (zone d'observation): 57,9 x 99,4 mm Adhésif OD (contour): 66,40 x 105,00 mm
Alimentation électrique	3,3 V (gamme 2,6-3,6 V)
Conformité environnementale	Rohs conforme
Tests de fiabilité	• Stockage à haute température: 80 ° C / 96H • Stockage à basse température: -30 ° C / 96H • Cycling thermique: -30 ° C↔ + 80 ° C • ESD: ± 8kV Air / ± 4KV Contact • Vibration: 10–150Hz, 100m / s²

Détails

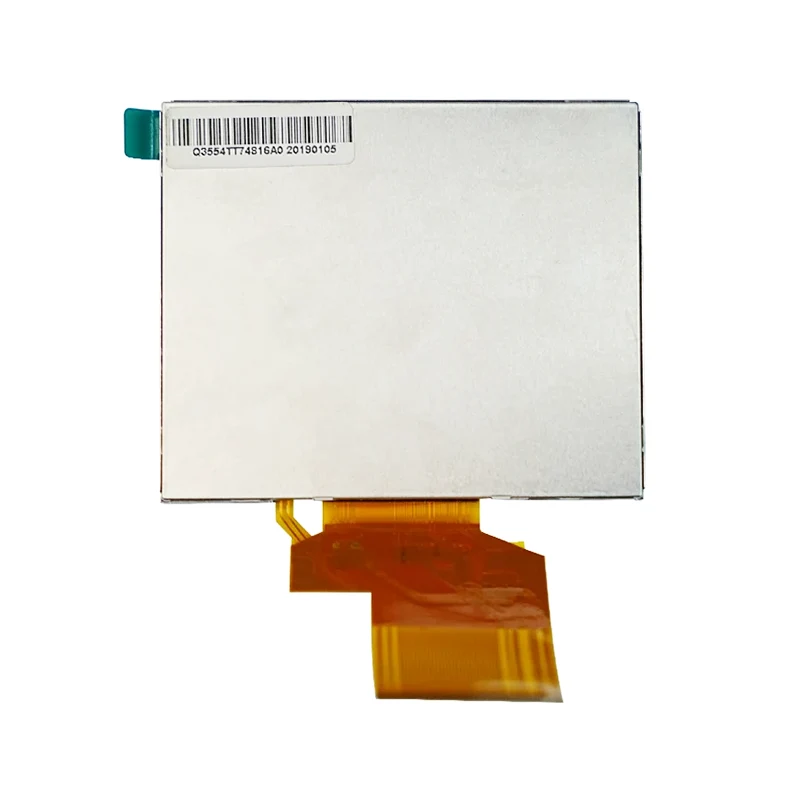

3.5' Industrial Control IPS TFT LCD Screen Module

Application

Tianfu à l'heure

Produits standard		Produits personnalisés
Quantité de commande	Délai de livraison	Type de personnalisation	Délai de livraison
1-30 PCS	Immédiatement	B / L & FPC & TP	dans les 5 semaines
31-100 PCS	1 semaine	B / L & FPC & TP	dans les 5 semaines
101-500 PCS	dans les 2 semaines	B / L & FPC & TP	dans les 5 semaines
501-1000 PCS	dans les 3 semaines	B / L & FPC & TP	dans les 5 semaines
1001-5000 PCS	dans les 3 semaines	Bl & fpc & tp	dans les 6 semaines
5000+ PCS	dans les 4 semaines	Bl & fpc & tp	dans les 6 semaines
